Каталог запасных частей к технике: ПТЗ К-701. Насос масляный коробки передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

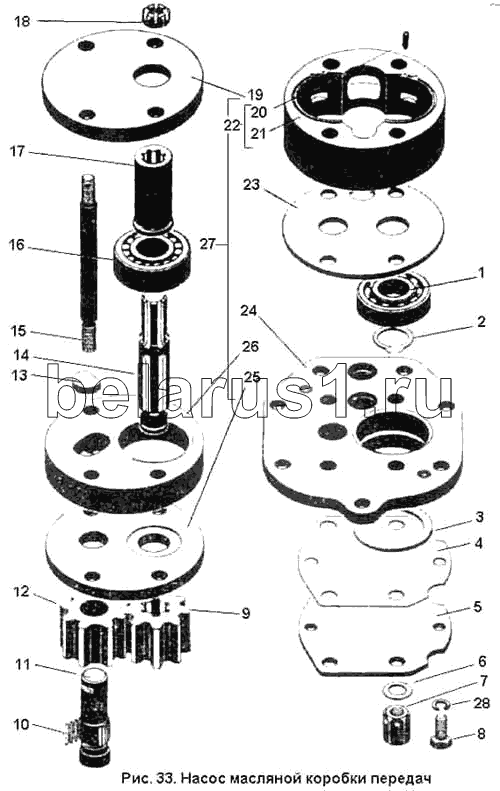

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.17.04.000-2 | 700.17.04.000-2 | Насос в сборе | |
| 1 | Подшипник 304 ГОСТ 8338-75 | Подшипник 304 ГОСТ 8338-75 | |
| 2 | Кольцо В20 ГОСТ 13942-68 | Кольцо В20 ГОСТ 13942-68 | |
| 3 | Кольцо В55 ГОСТ 13943-68 | Кольцо В55 ГОСТ 13943-68 | |
| 4 | 700.17.04.043 | Прокладка | |
| 5 | 700.17.04.026 | Крышка | |
| 6 | Шайба 10.01 ГОСТ 11371-78 | Шайба 10.01 ГОСТ 11371-78 | |
| 7 | 700.17.04.041 | Гайка | |
| 8 | Болт 3М8Х16 ГОСТ 7808-70 | Болт 3М8Х16 ГОСТ 7808-70 | |
| 9 | 700.17.04.022 | Шестерня | |
| 10 | Ролик 2.5Х19.8.11 ГОСТ 6870-72 | Ролик 2.5Х19.8.11 ГОСТ 6870-72 | |
| 11 | 700.17.04.046-1 | Ось | |
| 12 | 700.17.04.024 | Шестерня | |
| 13 | 700.17.04.035 | Шайба | |
| 14 | 700.17.04.018-2 | Валик насоса | |
| 15 | 700.17.04.038-3 | Шпилька | |
| 16 | Подшипник 2305К ГОСТ 8328-75 | Подшипник 2305К ГОСТ 8328-75 | |
| 17 | 700.17.04.025-1 | Втулка | |
| 18 | Гайка М10 ГОСТ 5933-73 | Гайка М10 ГОСТ 5933-73 | |
| 19 | 700.17.04.045-1 | Крышка насоса верхняя | |
| 20 | Штифт 3Пр22аХ8 ГОСТ 3128-70 | Штифт 3Пр22аХ8 ГОСТ 3128-70 | |
| 21 | 700.17.04.012 | Корпус откачивающей секции | |
| 22 | 700.17.04.020 | Корпус откачивающей секции в сборе | |
| 23 | 700.17.04.036 | Плита насоса нижняя | |
| 24 | 700.17.04.011 | Нижняя часть корпуса насоса | |
| 25 | 700.17.04.013-2 | Плита | |
| 26 | 700.17.04.015-3 | Верхняя часть корпуса | |
| 27 | 700.17.04.010-2 | Корпус насоса | |
| 28 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 |
