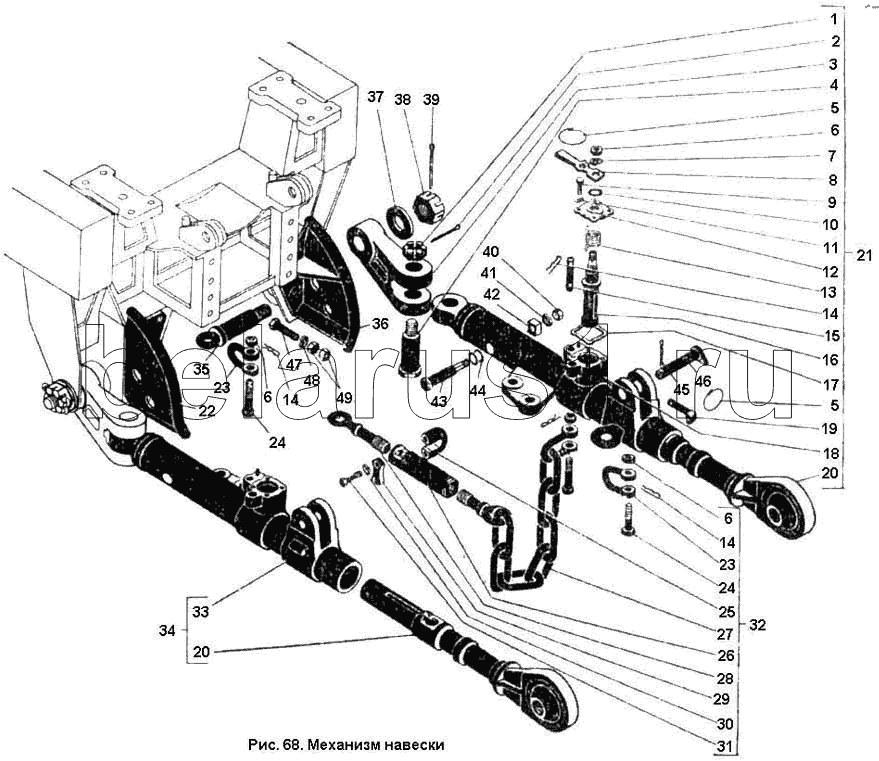

Каталог запасных частей к технике: ПТЗ К-701. Механизм навески
1
2
5
5
6
6
6
7
9
10
11
12
14
14
14
15
17
19
22
29
30
31
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Гайка М36Х3 ГОСТ 5933-73 | Гайка М36Х3 ГОСТ 5933-73 | |
| 2 | Шплинт 6.3Х70 ГОСТ 397-79 | Шплинт 6.3Х70 ГОСТ 397-79 | |
| 5 | 700.46.28.272-1 | Кольцо | |
| 6 | Гайка М20Х1.5 ГОСТ 5927-70 | Гайка М20Х1.5 ГОСТ 5927-70 | |
| 7 | Шайба 20.65Г ГОСТ 6402-70 | Шайба 20.65Г ГОСТ 6402-70 | |
| 9 | Болт М8Х20 ГОСТ 7808-70 | Болт М8Х20 ГОСТ 7808-70 | |
| 10 | Кольцо СП 42-29-5 ГОСТ 6308-71 | Кольцо СП 42-29-5 ГОСТ 6308-71 | |
| 11 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 | |
| 12 | 700.46.28.237-2 | Крышка | |
| 14 | Шплинт пружинный 2-3.6-01-9 ОСТ 23.300-7 | Шплинт пружинный 2-3.6-01-9 ОСТ 23.300-71 | |
| 15 | 700.46.28.266 | Чека замка | |
| 17 | 700.46.28.241-1 | Прокладка | |
| 19 | 700.46.28.271-1 | Чека | |
| 22 | 700.46.28.253-1 | Упор левый | |
| 29 | 700.46.28.273 | Крышка | |
| 30 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 | |
| 31 | Болт М12Х30 ГОСТ 7808-70 | Болт М12Х30 ГОСТ 7808-70 | |
| 36 | 700.46.28.252-1 | Упор правый | |
| 37 | Шайба 48.01 ГОСТ 11371-78 | Шайба 48.01 ГОСТ 11371-78 | |
| 38 | 700.46.28.275-1 | Гайка | |
| 39 | Шплинт 8Х90 ГОСТ 397-79 | Шплинт 8Х90 ГОСТ 397-79 | |
| 40 | Гайка М16 ГОСТ 5927-70 | Гайка М16 ГОСТ 5927-70 | |
| 41 | Шайба 16.65Г ГОСТ 6402-70 | Шайба 16.65Г ГОСТ 6402-70 | |
| 42 | 700.46.28.254-1 | Фиксатор | |
| 43 | 700.46.28.243 | Упор | |
| 44 | 700.46.28.249 | Прокладка | |
| 45 | Шплинт 6.3Х45 ГОСТ 397-79 | Шплинт 6.3Х45 ГОСТ 397-79 | |
| 46 | 700.46.28.251 | Ось | |
| 47 | Болт М20Х70 ГОСТ 7808-70 | Болт М20Х70 ГОСТ 7808-70 | |
| 48 | Шайба 20.01 ГОСТ 11371-78 | Шайба 20.01 ГОСТ 11371-78 | |
| 49 | Гайка М20 ГОСТ 5927-70 | Гайка М20 ГОСТ 5927-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
