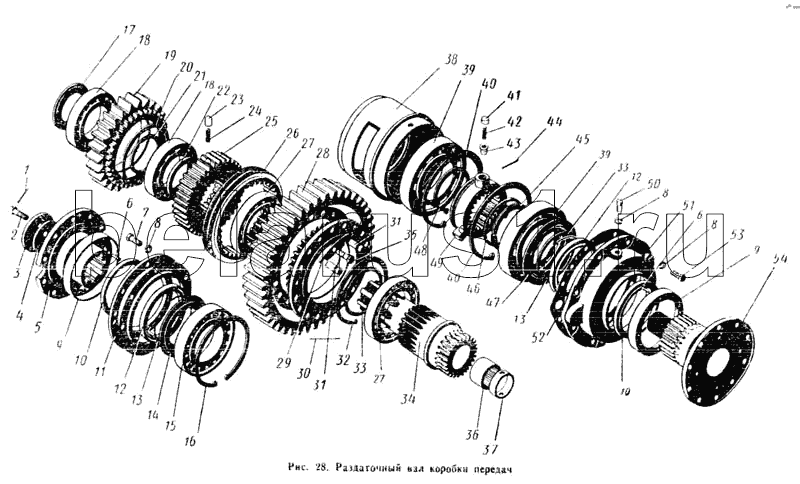

Каталог запасных частей к технике: ПТЗ К-700. Раздаточный вал коробки передач
1
2
3
4
5
6
6
7
7
8
8
8
9
10
10
11
12
12
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
31
32
33
33
33
34
35
36
37
39
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.17.01.010 | 700А.17.01.010 | Вал ведущий в сборе | |
| 700.17.01.000-1 | 700.17.01.000-1 | Коробка передач | |
| 700.17.01.340-1 | 700.17.01.340-1 | Крышка в сборе | |
| 700.17.01.350-1 | 700.17.01.350-1 | Обойма в сборе | |
| 700.17.01.020 | 700.17.01.020 | Опора левая в сборе | |
| 700.17.01.170-1 | 700.17.01.170-1 | Фланец а сборе | |
| 700.17.01.160 | 700.17.01.160 | Фланец а сборе | |
| 1 | Проволока КО 1,6Х150 мм ГОСТ 792-67 | Проволока КО 1,6Х150 мм ГОСТ 792-67 | |
| 2 | Болт III М12Х35-106 ГОСТ 7808-62 | Болт III М12Х35-106 ГОСТ 7808-62 | |
| 3 | 700.17.01.113-2 | Шайба | |
| 4 | 700.17.01.153 | Кольцо уплотнительное | |
| 5 | 700.17.01.175 | Фланец | |
| 6 | Заклепка 5Х22 ГОСТ 10300--68 | Заклепка 5Х22 ГОСТ 10300--68 | |
| 7 | Болт М12Х25-021 ГОСТ 7808-62 | Болт М12Х25-021 ГОСТ 7808-62 | |
| 8 | Шайба пружинная 12Н ГОСТ 6402-61 | Шайба пружинная 12Н ГОСТ 6402-61 | |
| 9 | 700.17.01.158 | Воротник защитный | |
| 10 | 700.17.01.156-1 | Кольцо | |
| 11 | 700.17.01.173 | Картер (поддон) | |
| 12 | Уплотнение ЛКБСК-110-135-12/14 | Уплотнение ЛКБСК-110-135-12/14 | |
| 13 | Пружина АСК-110-2 | Пружина АСК-110-2 | |
| 14 | 700.17.01.337-2 | Отражатель | |
| 15 | Роликоподшипник 2218К ГОСТ 8328-57 | Роликоподшипник 2218К ГОСТ 8328-57 | |
| 16 | Кольцо ВЭ-160 ГОСТ 9301-59 | Кольцо ВЭ-160 ГОСТ 9301-59 | |
| 17 | 700.17.01.359 | Кольцо | |
| 18 | Шарикоподшипник 216 ГОСТ 8338-57 | Шарикоподшипник 216 ГОСТ 8338-57 | |
| 19 | 700.17.01.088 | Шестерня | |
| 20 | Кольцо ВЭ-140 ГОСТ 9301-59 | Кольцо ВЭ-140 ГОСТ 9301-59 | |
| 21 | 700.17.01.168-1 | Кольцо | |
| 22 | 700.17.01.168-5 | Кольцо | |
| 23 | 700.17.01.293 | Фиксатор | |
| 24 | 700.17.01.401 | Пружина | |
| 25 | 700.17.01.169-1 | Муфта | |
| 26 | 700.17.01.171-1 | Муфта зубчатая передвижная | |
| 27 | Шарикоподшипник 120 ГОСТ 8338-57 | Шарикоподшипник 120 ГОСТ 8338-57 | |
| 28 | 700.17.01.087 | Шестерня | |
| 29 | 700.17.01.167 | Планка стопорная | |
| 30 | Проволока КО 1,6Х800 мм ГОСТ 792-67 | Проволока КО 1,6Х800 мм ГОСТ 792-67 | |
| 31 | 700.17.01.166 | Штифт | |
| 32 | Кольцо ВЭ-150 ГОСТ 9301-59 | Кольцо ВЭ-150 ГОСТ 9301-59 | |
| 33 | 700.17.01.168-2 | Кольцо | |
| 33 | 700.17.01.328 | Обойма | |
| 34 | 700.17.01.163-1 | Вал раздаточный | |
| 35 | Болт III М12Х30-021 ГОСТ 7805-62 | Болт III М12Х30-021 ГОСТ 7805-62 | |
| 36 | Роликоподшипник игольчатый 943/50 ГОСТ 4 | Роликоподшипник игольчатый 943/50 ГОСТ 4060-60 | |
| 37 | 700.17.01.159-1 | Втулка | |
| 39 | Шарикоподшипник 220 ГОСТ 8338-57 | Шарикоподшипник 220 ГОСТ 8338-57 | |
| 40 | Кольцо ВЭ-180 ГОСТ 9301-59 | Кольцо ВЭ-180 ГОСТ 9301-59 | |
| 41 | 700.17.01.474 | Шайба | |
| 42 | 700.17.01.295 | Пружина | |
| 43 | 700.17.01.352 | Фиксатор | |
| 44 | Шплинт 3,2Х40-001 ГОСТ 397-66 | Шплинт 3,2Х40-001 ГОСТ 397-66 | |
| 45 | 700.17.01.151-1 | Полукольцо | |
| 46 | 700.17.01.152-1 | Кольцо стопорное | |
| 47 | 700.17.01.337-1 | Отражатель | |
| 48 | Кольцо НЭ-100 ГОСТ 9301-59 | Кольцо НЭ-100 ГОСТ 9301-59 | |
| 49 | 700.17.01.174-1 | Муфта зубчатая передвижная | |
| 50 | Винт М12Х25-011 ГОСТ 1481-64 | Винт М12Х25-011 ГОСТ 1481-64 | |
| 51 | 700.17.01.147-2 | Крышка | |
| 52 | 700.17.01.313 | Прокладка | |
| 53 | Болт М12Х30-021 ГОСТ 7808-62 | Болт М12Х30-021 ГОСТ 7808-62 | |
| 54 | 700.17.01.145-3 | Вал |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
