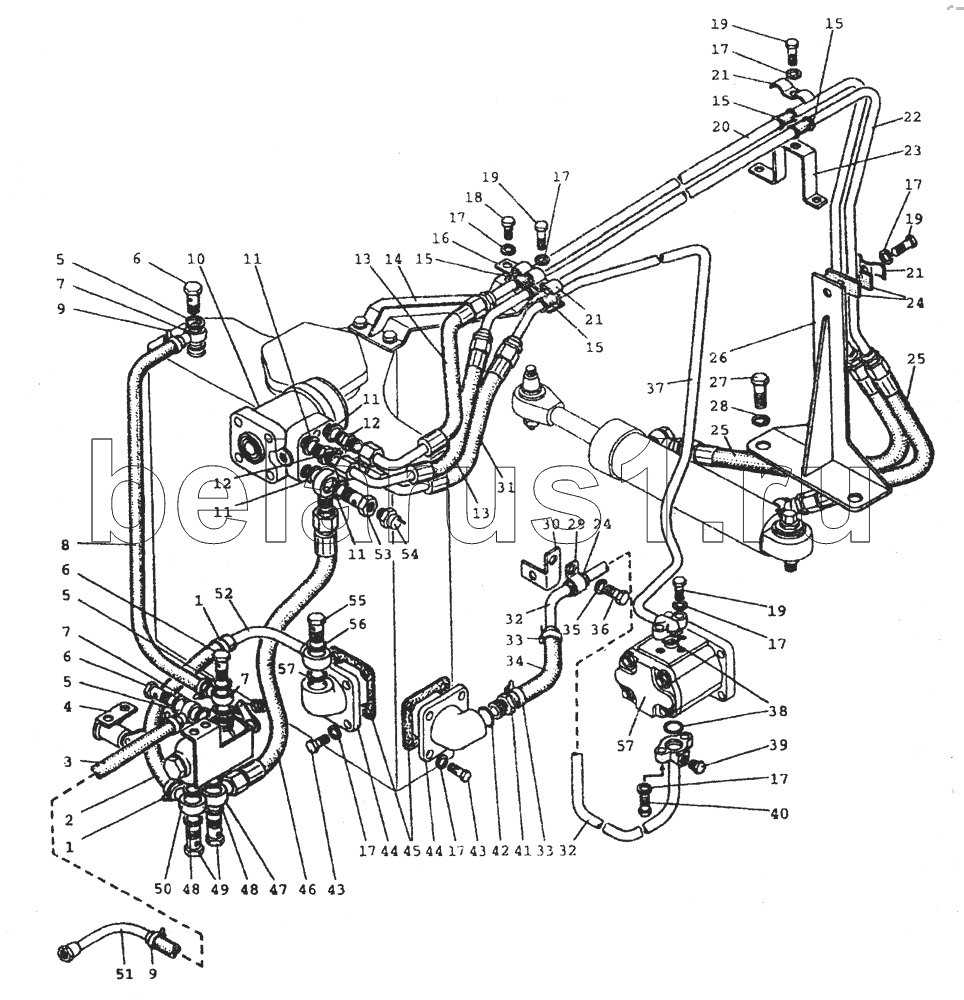

Каталог запасных частей к технике: МТЗ-80 (2002). 3407 Арматура рулевого управления. Вариант с ГОРУ
/61.gif)
1
1
2
3
4
5
5
5
6
6
6
7
7
7
8
9
9
10
10
10
11
11
11
11
12
12
13
13
14
15
15
15
15
16
17
17
17
17
17
17
17
17
18
19
19
19
19
20
21
21
21
22
23
24
24
25
25
26
27
28
29
30
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
46
47
48
48
49
50
51
52
53
54
55
56
56
57
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Хомут 16-25 «Норма» | Хомут 16-25 «Норма» | |
| 2 | 85-3407332-01 | Шланг | |
| 3 | 950-4802062-01 | Шланг | |
| 4 | 80-4803150 | Управление блокировкой | |
| 5 | Д18-055-А | Заказать | Шайба |
| 6 | Д18-051 | Болт | |
| 7 | Ф80-3407720 | Заказать | Маслопровод |
| 8 | 1221-2412026-02 | Заказать | Рукав |
| 9 | Хомут 12-20 «Норма» | Хомут 12-20 «Норма» | |
| 10 | OSPC1000N150-1155 | Насос-дозатор | |
| 10 | SUB100-140.200-1 | Насос-дозатор | |
| 10 | LAGC100-10/200-140М01-100S | Насос-дозатор | |
| 11 | Ф80-3407157 | Заказать | Шайба |
| 12 | Ф80-3407134 | Заказать Заказать | Штуцер |
| 13 | 680-4607140-05 | Заказать Заказать | Рукав высокого давления |
| 14 | 80-3407130 | Кронштейн | |
| 15 | 70-3506027 | Втулка | |
| 16 | 70-6804011 | Держатель | |
| 17 | ОСТ37.001.115-75 | Шайба 8Т | |
| 18 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 19 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 20 | 900-3407030 | Заказать | Маслопровод |
| 21 | 70-3407146 | Заказать | Планка |
| 22 | 900-3407040 | Заказать | Маслопровод |
| 23 | 952-3407013 | Кронштейн | |
| 24 | 70-4607158 | Прокладка | |
| 25 | 952-3407100 | Рукав высокого давления | |
| 26 | 102-3407010 | Заказать | Кронштейн |
| 27 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 28 | ОСТ37.001.115-75 | Шайба 8Т | |
| 29 | 50-4607041 | Кронштейн | |
| 30 | 85-3407102 | Кронштейн | |
| 31 | 680-4607140-01 | Заказать | Рукав высокого давления |
| 32 | Ф80-3407760 | Маслопровод | |
| 33 | Хомут 25-40 «Норма» | Хомут 25-40 «Норма» | |
| 34 | 952-3407014 | Шланг | |
| 35 | ОСТ37.001.115-75 | Шайба 8Т | |
| 36 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 37 | Ф80-3407510 | Заказать | Маслопровод |
| 38 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 | |
| 39 | Пробка КГ 1/8 | Пробка КГ 1/8 | |
| 40 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 41 | 952-3407050 | Заказать | Штуцер |
| 42 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 | |
| 43 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 44 | 85-3407101 | Заказать | Патрубок |
| 45 | 70-4608033 | Прокладка | |
| 46 | Н036.83.140 | Рукав высокого давления | |
| 47 | 530-4614029 | Заказать Заказать | Угольник |
| 48 | 40-4607038-А | Заказать | Шайба |
| 49 | 40-4607032 | Заказать | Болт |
| 50 | 1221-3407090 | Заказать | Маслопровод |
| 51 | 70-4802040 | Заказать | Маслопровод |
| 52 | 600-3407080 | Заказать | Маслопровод |
| 53 | 85-3407105-02 | Заказать | Болт |
| 54 | ДАДМ-03 | Заказать | Датчик |
| 55 | 40-4607037 | Заказать | Болт |
| 56 | 40-4607033-А | Заказать | Шайба |
| 57 | НШ10-3Л | Насос шестеренчатый | |
| 57 | НШ10Г-3Л | Насос шестеренчатый |
