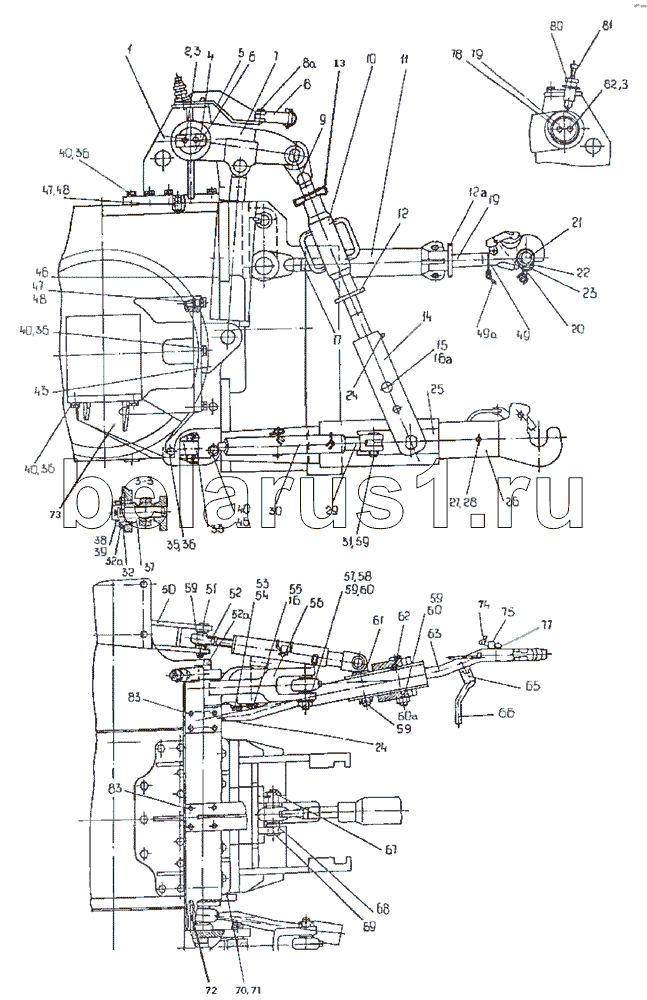

Каталог запасных частей к технике: МТЗ-2522. Механизм задней навески
1
2
3
3
4
5
6
7
8
8
9
10
11
12
12
13
14
15
16
16
17
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
32
33
35
36
36
36
36
37
38
39
40
40
40
40
43
46
47
47
48
48
49
49
49
50
51
52
52
53
54
55
56
57
58
59
59
59
59
59
60
60
60
61
62
63
65
66
67
68
69
70
71
72
73
74
75
77
78
79
80
81
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2522-4605030 | 2522-4605030 | Тяга нижняя левая | |
| 2522-4605015-01 | 2522-4605015-01 | Кронштейн | |
| 102-3405113 | 102-3405113 | Заказать | Гайка |
| А61.08.001 | А61.08.001 | Цепочка | |
| A61.07.001 | A61.07.001 | Шплинт | |
| 2522-4605061 | 2522-4605061 | Контргайка | |
| 1522-4605702 | 1522-4605702 | Втулка | |
| 2522-4605472-A | 2522-4605472-A | Ось | |
| 2522-4605470-A | 2522-4605470-A | Кронштейн | |
| 1522-46005120 | 1522-46005120 | Стяжка | |
| 2522-4605050-01 | 2522-4605050-01 | Тяга | |
| 2522-4605080 | 2522-4605080 | Вилка | |
| 2522-4605050 | 2522-4605050 | Тяга | |
| 2522-4605035 | 2522-4605035 | Тяга нижняя правая | |
| 2522-4605090 | 2522-4605090 | Тяга верхняя | |
| 2522-4605095 | 2522-4605095 | Захват | |
| 2522-4605060 | 2522-4605060 | Раскос | |
| 1 | 2522-4605200 | Кронштейн | |
| 2 | M12-6gx25.88.35.019 | Болт | |
| 3 | 12 ОТ | Шайба | |
| 4 | 1522-4605024-Б | Шайба | |
| 5 | 2522-4605475-A | Кронштейн | |
| 6 | 2522-4605023 | Вал | |
| 7 | 2522-4605021 | Рычаг | |
| 8 | 2522-4605471-A | Планка | |
| 9 | 2522-4605065 | Винт | |
| 10 | 2522-4605075 | Труба | |
| 11 | 2522-4605105 | Труба | |
| 12 | 2522-4605061 | Контргайка | |
| 13 | 2522-4605061-01 | Гайка | |
| 14 | 2522-4605055 | Вилка | |
| 15 | 2522-4605081 | Палец | |
| 16 | A61.07.001 | Шплинт | |
| 17 | 2522-4605065-01 | Винт | |
| 19 | 2522-4605100 | Захват | |
| 20 | A61.05.100 | Чека с цепочкой | |
| 21 | 1220-4605593 | Палец | |
| 22 | 1522-4605556 | Шарнир | |
| 23 | A61.03.002 | Кольцо | |
| 24 | 1,3 Ц9 xp | Масленка | |
| 25 | 2522-4605040 | Тяга | |
| 26 | 2522-4605050-01 | Тяга | |
| 27 | M10-6gx50.88.35.019 | Болт | |
| 28 | 10 ОТ | Шайба | |
| 29 | 1522-4605135 | Заказать | Ползун |
| 30 | 1522-4605130 | Направляющая | |
| 31 | 1522-4605121 | Палец | |
| 32 | 1522-4605701 | Скоба | |
| 33 | 2522-4605006 | Крышка | |
| 35 | 2522-4605028 | Болт | |
| 36 | 20 ОТ | Шайба | |
| 37 | R917000163 | Датчик силовой | |
| 38 | M10-6gx35.58.019 | Винт | |
| 39 | 10 ОТ | Шайба | |
| 40 | 70-4605036 | Заказать | Болт |
| 43 | 2522-4605015 | Кронштейн | |
| 46 | Ц110х250.010 | Цилиндр | |
| 47 | 50-4605027 | Штифт | |
| 48 | 54.38.619 | Кольцо | |
| 49 | 2522-4605096 | Кольцо | |
| 50 | 2522-4605160-01 | Кронштейн | |
| 51 | 2522-4605121 | Палец | |
| 52 | 1522-4605125 | Заказать | Винт |
| 53 | 1522-4605009 | Палец | |
| 54 | 5x50.019 | Шплинт | |
| 55 | 2522-4605033 | Палец | |
| 56 | 2522-4605021-01 | Рычаг | |
| 57 | 2522-4605091-01 | Втулка | |
| 58 | 2522-4605008 | Палец | |
| 59 | 5x45.019 | Шплинт | |
| 60 | А04.02.020 | Заказать Заказать | Гайка |
| 61 | 2522-4605034 | Проушина | |
| 62 | 2522-4605008-01 | Палец | |
| 63 | 2522-4605050 | Тяга | |
| 65 | 1522-4605038 | Проушина | |
| 66 | 090243 | Штанга | |
| 67 | А61.05.100-05 | Чека | |
| 68 | 2522-4605091 | Втулка | |
| 69 | 2522-4605036 | Палец | |
| 70 | 2522-4605029 | Прокладка | |
| 71 | 2522-4605029-01 | Прокладка | |
| 72 | 2522-4605007 | Втулка | |
| 73 | 2522-4605160 | Кронштейн | |
| 74 | А61.08.001 | Цепочка | |
| 75 | 2522-4605155 | Чека | |
| 77 | 2522-4605052 | Скоба | |
| 78 | 2522-4605026 | Эксцентрик | |
| 79 | 2522-4605027 | Шайба | |
| 80 | 1522-4605149 | Гайка | |
| 81 | R917001941 | Датчик позиционный | |
| 82 | M12-6gx35.88.35.019 | Болт | |
| 83 | M12-6gx25.88.35.019 | Болт |
