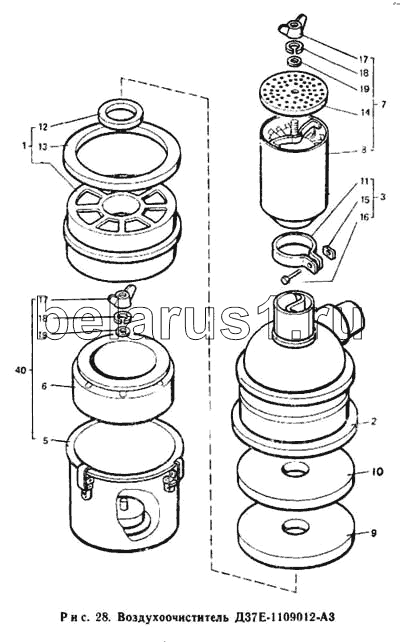

Каталог запасных частей к технике: ЛТЗ Т-40М. Воздухоочиститель Д37Е-1109012-А3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д37Е-1109012-А3 | Д37Е-1109012-А3 | Воздухоочиститель | |
| 1 | Д37Е-1109020-Б3 | Кассета | |
| 2 | Д37Е-1109040-Е | Корпус воздухоочистителя | |
| 3 | Д37Е-1109110 | Хомут | |
| 4 | Д37Е-1109280-В4 | Поддон с ванной | |
| 5 | Д37Е-1109281 | Поддон | |
| 6 | Д37Е-1109290-А | Ванна масляная | |
| 7 | Д37Е-1109350-Б2 | Головка инерционная | |
| 8 | Д37Е-1109361-Б2 | Корпус инерционной головки | |
| 9 | Д37Е-1109025-Б2 | Элемент фильтрующий | |
| 10 | Д37Е-1109026-Б2 | Элемент фильтрующий тонкой очистки | |
| 11 | Д37Е-1109112 | Хомут | |
| 12 | Д37Е-1109129-Б3 | Кольцо уплотнительное малое | |
| 13 | Д37Е-1109299-В2 | Кольцо уплотнительное | |
| 14 | Д37Е-1109393-Б | Крышка головки | |
| 15 | Д37Е-1109458 | Гайка хомута | |
| 16 | Болт М8-6gХ30.88.35.019 ГОСТ 7796-70 | Болт М8-6gХ30.88.35.019 ГОСТ 7796-70 | |
| 17 | 47 6122 2669 | Гайка М6-7Н.ЦАМ-4-1 ГОСТ 3032-76 | |
| 17 | 47 6122 2669 | Гайка М6-7Н.ЦАМ-4-1 ГОСТ 3032-76 | |
| 18 | 45 9816 6045 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 18 | 45 9816 6045 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | |
| 19 | 6.02 Ст.3пс 019 | Шайба ГОСТ 11371-78 | |
| 19 | 6.02 Ст.3пс 019 | Шайба ГОСТ 11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
