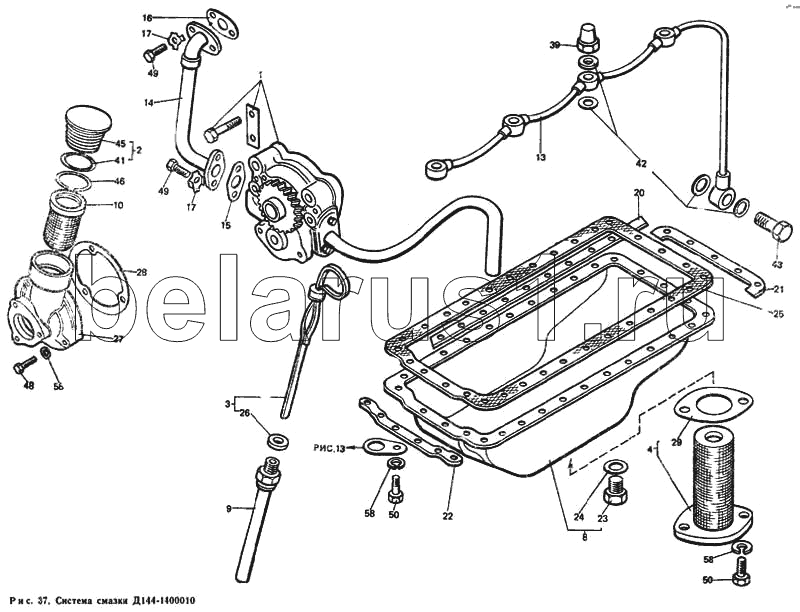

Каталог запасных частей к технике: ЛТЗ Т-40М. Система смазки Д144-1400010
1
2
3
4
8
9
10
13
14
15
16
17
17
20
21
22
23
24
25
26
27
28
29
39
41
42
43
45
46
48
49
49
50
50
58
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д144-1400010 | Д144-1400010 | Система смазки | |
| Д144-1400010 | Д144-1400010 | Система смазки | |
| 1 | Д144-1400050 | Насос масляный с трубой приемника | |
| 2 | Д37М-1401080 | Пробка маслозаливной горловины | |
| 3 | Д30-1401230 | Указатель уровня масла | |
| 4 | Д37М-1402010-А2 | Приемник масляного насоса | |
| 8 | Д37М-1401010-Б | Картер масляный | |
| 9 | Д30-1401160 | Трубка указателя уровня масла | |
| 10 | Д37М-1401270-В | Патрубок маслоналивной | |
| 13 | Д37М-1408490-Б1 | Трубка смазки клапанного механизма | |
| 14 | Д37М-1408710 | Трубка подвода масла к центрифуге | |
| 15 | Д37М-1408720 | Прокладка | |
| 16 | Д37М-1408721 | Прокладка фланца трубки | |
| 17 | Д30-1002176 | Шайба стопорная | |
| 20 | Д37М-1401061 | Пластина усилительная боковая | |
| 21 | Д37М-1401062 | Пластина усилительная задняя | |
| 22 | Д30-1401063 | Пластина усилительная передняя | |
| 23 | Д37М-1401079 | Пробка | |
| 24 | Д37М-1401085 | Шайба уплотнительная | |
| 25 | Д30-1401111-А3 | Прокладка масляного картера | |
| 26 | Д30-1401235-Б | Кольцо СП-18-6,5-4 ГОСТ 6308-71 | |
| 27 | Д37М-1401271-В | Корпус маслозаливной горловины | |
| 28 | Д37М-1401272-А | Прокладка корпуса маслозаливной горловины | |
| 29 | Д37М-1402218 | Прокладка крышки приемника масляного насоса | |
| 39 | Д37М-1408496-В | Гайка глухая | |
| 41 | Т28-3401047 | Кольцо уплотнительное | |
| 42 | А12.01.002.01 | Шайба | |
| 43 | А12.01.003.01 | Болт поворотного угольника | |
| 45 | А19.01.001 | Заказать Заказать | Пробка маслозаливной горловины |
| 46 | А19.01.003 | Кольцо пружинное | |
| 48 | 47 9427 1016 | Болт М6-6gх45.88.35.019 ГОСТ 7798-70 | |
| 49 | 47 9367 0004 | Болт 4М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 49 | 47 9367 0004 | Болт 4М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 50 | 47 9367 0006 | Болт 4М8-6gх20.88.35.019 ГОСТ 7796-70 | |
| 58 | Шайба 6 Т 65Г 06 ГОСТ 6402-70 | Шайба 6 Т 65Г 06 ГОСТ 6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
