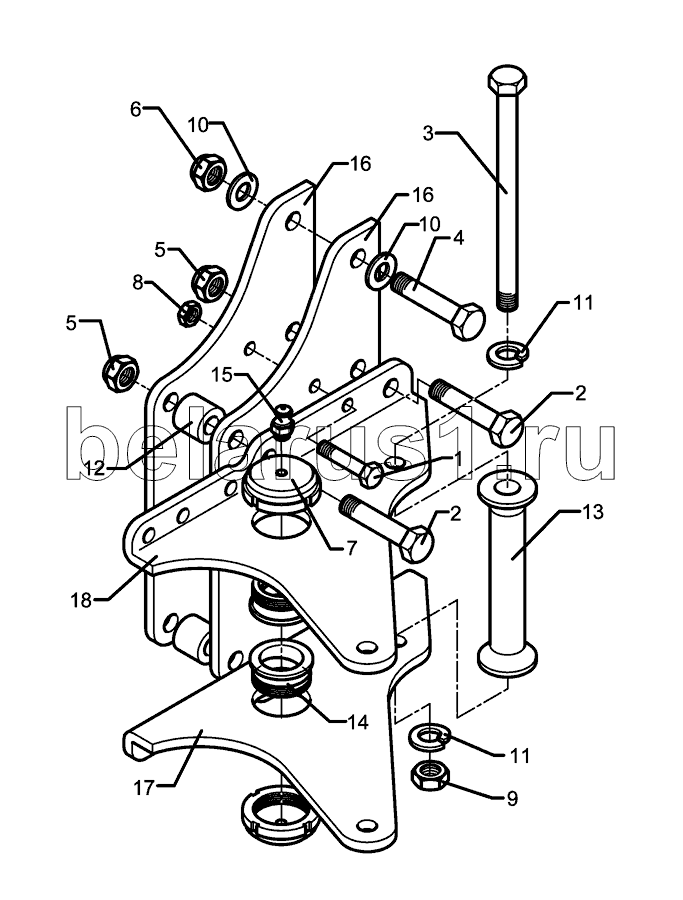

Каталог запасных частей к технике: Lemken VariOpal 5. Stalk bracket Vari-Opal 5/6
1
2
2
3
4
5
5
6
7
8
9
10
10
11
11
12
13
14
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 301 3407 | Bolt | |
| 2 | 301 3920 | Bolt | |
| 3 | 301 4539 | Bolt | |
| 4 | 301 4370 | Bolt | |
| 5 | 303 0935 | Selflocking nut | |
| 6 | 303 0936 | Selflocking nut | |
| 7 | 303 0349 | Grooved nut | |
| 8 | 303 0972 | Nut | |
| 9 | 303 0977 | Nut | |
| 10 | 305 6164 | Washer | |
| 11 | 305 9888 | Spring ring | |
| 12 | 317 7502 | Bush | |
| 13 | 317 7516 | Bushing | |
| 14 | 317 9376 | Flange bushing | |
| 15 | 323 6348 | Grease nipple | |
| 16 | 402 2543 | Stalk plate | |
| 17 | 402 2660 | Adjusting bracket | |
| 18 | 402 2661 | Adjusting bracket |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
