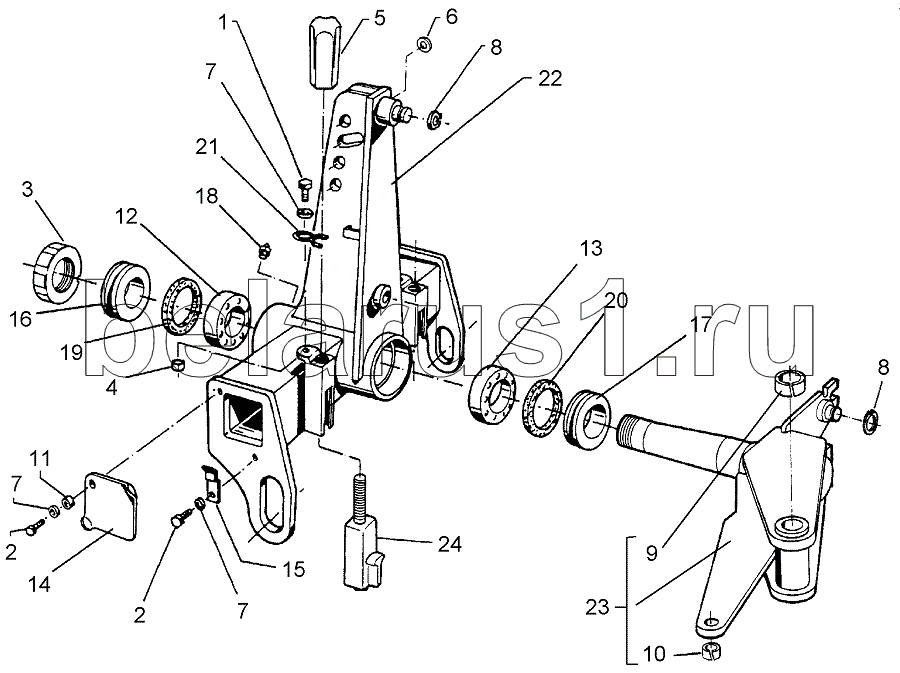

Каталог запасных частей к технике: Lemken Vari-Opal 100. 633 7186 Turnover mechanism
1
2
2
3
4
5
6
7
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 301 7280 | Screw | |
| 2 | 301 7260 | Screw | |
| 3 | 303 0343 | Grooved nut | |
| 4 | 303 0932 | Selflocking nut | |
| 5 | 303 8960 | Cap nut | |
| 6 | 305 6012 | Washer | |
| 7 | 305 8694 | Washer | |
| 8 | 305 8873 | Securing ring | |
| 9 | 317 2015 | Expansion bush | |
| 10 | 317 3408 | Expansion bush | |
| 11 | 317 6710 | Tube | |
| 12 | 319 9216 | Bearing | |
| 13 | 319 9217 | Bearing | |
| 14 | 323 0002 | Cap | |
| 15 | 323 0003 | Holder | |
| 16 | 323 0032 | Seal washer | |
| 17 | 323 0035 | Seal washer | |
| 18 | 323 6348 | Grease nipple | |
| 19 | 323 7850 | Felt ring | |
| 20 | 323 7852 | Felt ring | |
| 21 | 329 8620 | Clamp | |
| 22 | 433 7315 | Headstock | |
| 23 | 433 9201 | Stop | |
| 24 | 533 8072 | Axle |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
