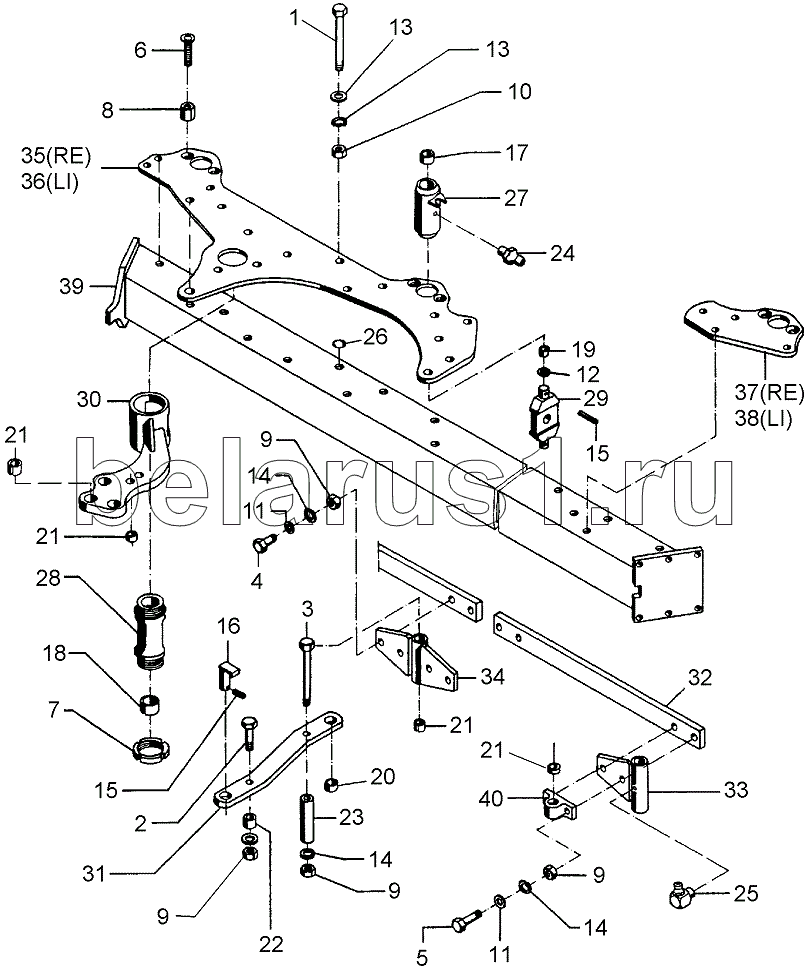

Каталог запасных частей к технике: Lemken Vari-Opal 100. 602 8110 Basic frame

1

2

3

4

5

6

7

8

9

9

9

9

10

11

11

12

13

13

15

15

16

17

18

19

20

21

21

21

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

Позиция на иллюстрации	Заводской номер детали		Название детали
1	301 3628		Hexagon bolt
2	301 3884		Bolt
3	301 4085		Bolt
4	301 5385		Bolt
5	301 5363		Hexagon bolt
6	301 6146		COUNTER SUNK SCR.
7	303 0365		Grooved nut
8	303 0988		Hexagon nut
9	303 1015		Nut
10	303 0992		Hexagon nut
11	305 6141		Washer
12	305 8701		Washer
13	305 9904		Spring ring
15	309 6072		Expansion bush
16	313 8052		Pin with stop
17	317 2005		Expansion bush
18	317 2015		Expansion bush
19	317 3339		Expansion bush
20	317 3405		Expansion bush
21	317 3408		Expansion bush
22	317 6798		Tube
23	317 6855		Tube
24	323 6348		Grease nipple
25	323 6349		Grease nipple
26	323 8051		Cap
27	402 1273		Bearing tube
28	402 1279		Bearing tube
29	402 1708		Cross union
30	402 1718		Rocker arm
31	402 1746		Rod
32	402 2330		Rod
33	402 2535		Bearing
34	402 2536		Bearing
35	402 2730		Bearing plate
36	402 2731		Bearing plate
37	402 2830		Bearing plate
38	402 2831		Bearing plate
39	402 8110		Basic frame
40	449 9501		Bracket

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
