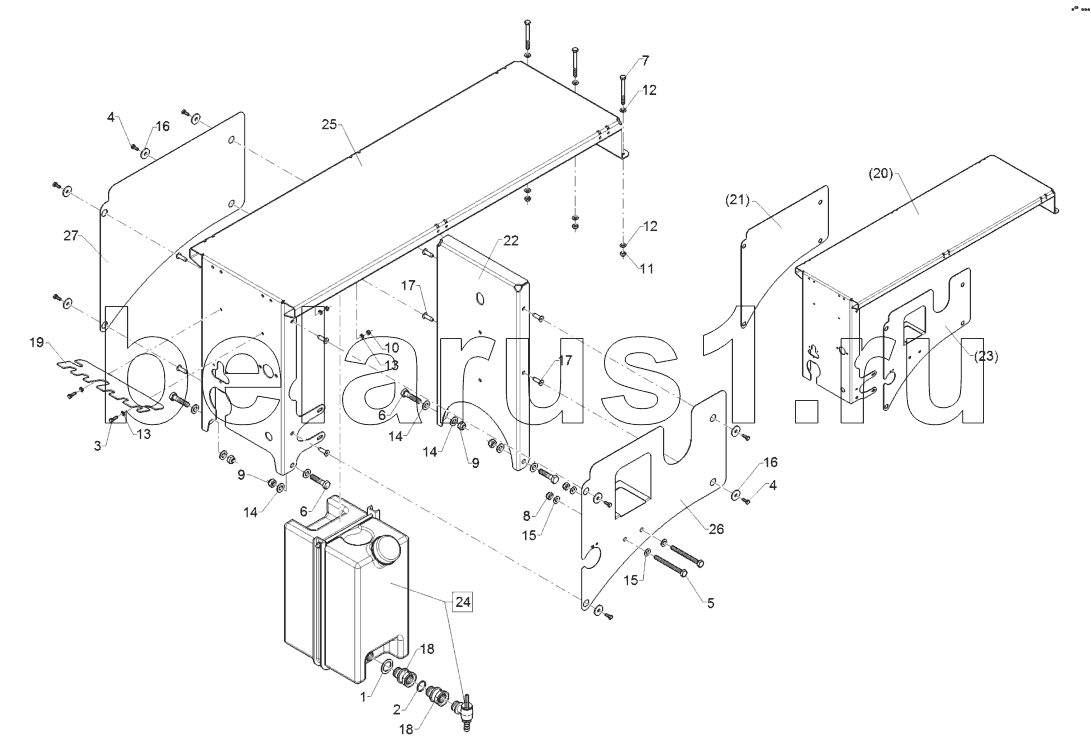

Каталог запасных частей к технике: Lemken Primus 10 (Часть 1). 69110241 Platform
1
2
3
4
4
5
6
6
7
8
9
9
10
11
12
12
13
13
14
14
14
15
15
16
16
17
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F61 1907 | Seal | |
| 2 | F61 2211 | O-ring | |
| 3 | 301 7502 | Hexagon bolt | |
| 4 | 301 7513 | Hexagon bolt | |
| 5 | 30110029 | Hexagon bolt | |
| 6 | 30110106 | Hexagon bolt | |
| 7 | 30110141 | Hexagon bolt | |
| 8 | 30310029 | Selflocking nut | |
| 9 | 30310030 | Selflocking nut | |
| 10 | 30310042 | Selflocking nut | |
| 11 | 30310043 | Selflocking nut | |
| 12 | 305 8695 | Washer | |
| 13 | 305 8702 | Washer | |
| 14 | 305 8709 | Washer | |
| 15 | 30510066 | Washer | |
| 16 | 30510153 | Washer | |
| 17 | 31510021 | Rivet nut | |
| 18 | 37810418 | Adapter | |
| 19 | 49111051 | Hose carrier | |
| 20 | 49111073 | Plate | |
| 21 | 49111074 | Side plate | |
| 22 | 49111075 | Plate | |
| 23 | 49111076 | Side plate | |
| 24 | 57810248 | Water canister |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
