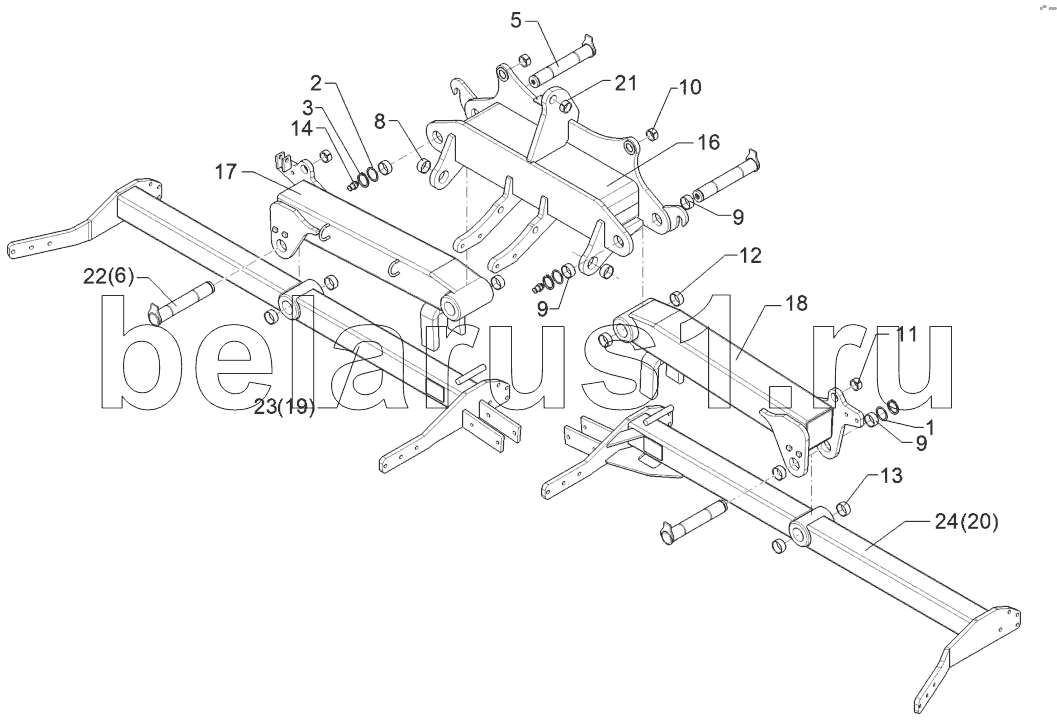

Каталог запасных частей к технике: Lemken Karat 9/600 KA. 6224014 Roller frame
1
2
3
5
6
8
9
9
9
10
11
12
13
14
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 305 2150 | Shim | |
| 2 | 305 2255 | Supporting washer | |
| 3 | 305 8877 | Securing ring | |
| 5 | 313 5037 | Pin with stop | |
| 6 | 313 5039 | Pin | |
| 8 | 317 2023 | Expansion bush | |
| 9 | 317 2024 | Expansion bush | |
| 10 | 317 3356 | Expansion bush | |
| 11 | 317 3417 | Expansion bush | |
| 12 | 317 3434 | Expansion bush | |
| 13 | 317 3433 | Expansion bush | |
| 14 | 323 6348 | Grease nipple | |
| 16 | 422 4002 | Center section - roller | |
| 17 | 422 4014 | Lateral part - roller | |
| 18 | 422 4015 | Lateral part - roller | |
| 19 | 422 4024 | Balance bar | |
| 20 | 422 4025 | Balance bar | |
| 21 | 317 3422 | Expansion bush | |
| 22 | 313 5035 | Pin with stop | |
| 23 | 42210270 | Balance bar | |
| 24 | 42210271 | Balance bar |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
