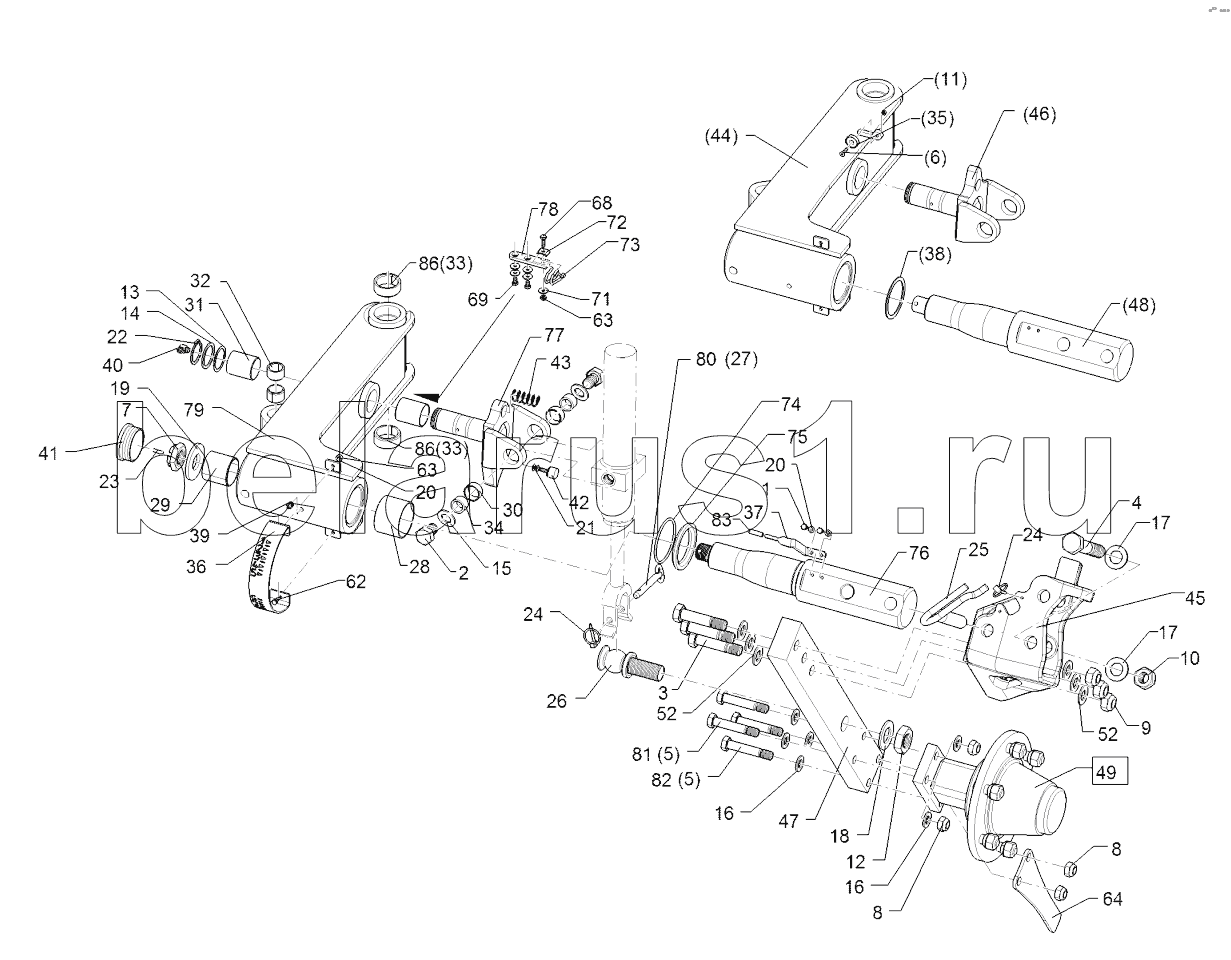

Каталог запасных частей к технике: Lemken Juwel 8M. 5491740 Wheel stalk

1
2
3
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
62
63
63
64
69
71
72
73
74
75
76
77
78
79
80
81
82
83
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | 301 3001 | Hexagon bolt | |
2 | 301 4238 | Hexagon bolt | |
3 | 301 4607 | Bolt | |
4 | 301 4700 | Bolt | |
5 | 301 5370 | Bolt | |
6 | 301 6094 | Countersunk bolt | |
7 | 303 0142 | Castle nut | |
8 | 303 0935 | Selflocking nut | |
9 | 303 0936 | Selflocking nut | |
10 | 303 0937 | Selflocking nut | |
11 | 303 0967 | Nut | |
12 | 303 0994 | Nut | |
13 | 305 2095 | Shim | |
14 | 305 2250 | Supporting washer | |
15 | 305 6012 | Washer | |
16 | 305 6141 | Washer | |
17 | 305 6254 | Washer | |
18 | 305 6285 | Washer | |
19 | 305 6425 | Washer | |
20 | 305 8571 | Washer | |
21 | 305 8573 | Washer | |
22 | 305 8875 | Securing ring | |
23 | 311 7648 | Peg | |
24 | 311 9565 | Securing pin | |
25 | 313 1816 | Pin with grip | |
26 | 313 3034 | Pivot | |
27 | 313 8153 | Pin with grip | |
28 | 317 3036 | Expansion bush | |
29 | 317 3037 | Expansion bush | |
30 | 317 3038 | Expansion bush | |
31 | 317 3039 | Expansion bush | |
32 | 317 3413 | Expansion bush | |
33 | 31710183 | Expansion bush | |
34 | 317 6984 | Tube | |
35 | 321 2701 | Magnet | |
36 | 321 7018 | Scale | |
37 | 321 7019 | Pointer | |
38 | 323 0530 | Thrust washer | |
39 | 323 6348 | Grease nipple | |
40 | 323 6349 | Grease nipple | |
41 | 323 8054 | Cap | |
42 | 329 5004 | Rubber buffer | |
43 | 329 8244 | Spring | |
44 | 449 3000 | Swinging arm | |
45 | 449 3001 | Bracket | |
46 | 449 3002 | Fork | |
47 | 449 3003 | Wheel stalk | |
48 | 449 3004 | Axle | |
49 | 549 8904 | Flange-type bearing | |
62 | 301 3003 | Screw | |
63 | 303 0931 | Selflocking nut | |
64 | 449 1644 | Scraper | |
69 | 301 3004 | Screw | |
70 | 301 7501 | Hexagon bolt | |
71 | 305 8572 | Washer | |
72 | 30510010 | Locking plate | |
73 | 32910003 | Clamp | |
74 | 375 1295 | O-ring | |
75 | 44910005 | Bushing | |
76 | 44910006 | Axle | |
77 | 44910007 | Fork | |
78 | 44910008 | Lashing | |
79 | 44910009 | Swinging arm | |
80 | 31310063 | Pin with grip | |
81 | 301 3959 | Bolt | |
82 | 301 3976 | Hexagon bolt | |
83 | 32310160 | Cap |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
