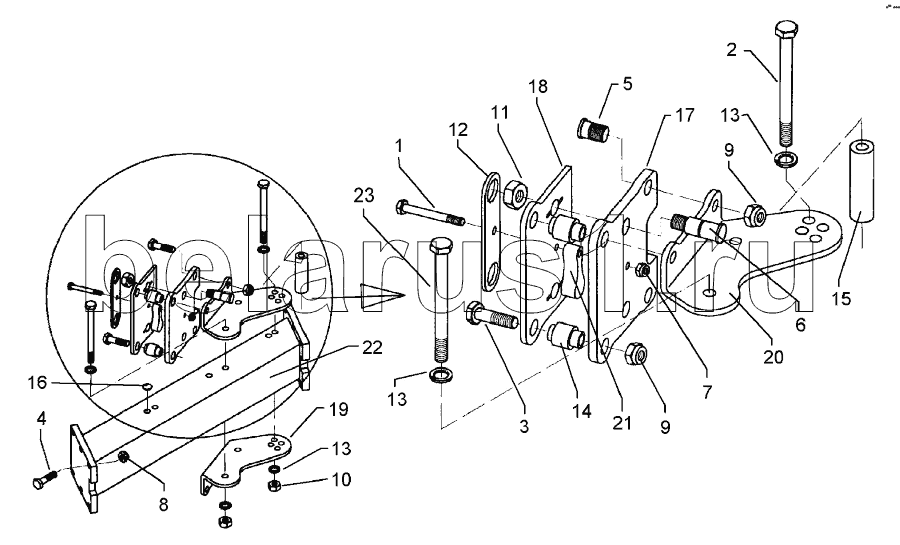

Каталог запасных частей к технике: Lemken EuroDiamant 10 X. Frame extension E9X-160-1000
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 301 3456 | Bolt | |
| 2 | 301 4408 | Bolt | |
| 3 | 301 4542 | Bolt | |
| 4 | 301 5385 | Bolt | |
| 5 | 301 8219 | Bolt | |
| 6 | 301 8223 | Bolt | |
| 7 | 303 0934 | Selflocking nut | |
| 8 | 303 0935 | Selflocking nut | |
| 9 | 303 0936 | Selflocking nut | |
| 10 | 303 0977 | Nut | |
| 11 | 303 0980 | Nut | |
| 12 | 305 1342 | Locking plate | |
| 13 | 305 9888 | Spring ring | |
| 14 | 317 7507 | Bushing | |
| 15 | 317 7513 | Bushing | |
| 16 | 323 8071 | Cap | |
| 17 | 402 2582 | Plate for beam | |
| 18 | 402 2583 | Plate for beam | |
| 19 | 402 2584 | Adjusting bracket | |
| 20 | 402 2585 | Adjusting bracket | |
| 21 | 426 0460 | End stop | |
| 22 | 402 8281 | Frame extension |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
