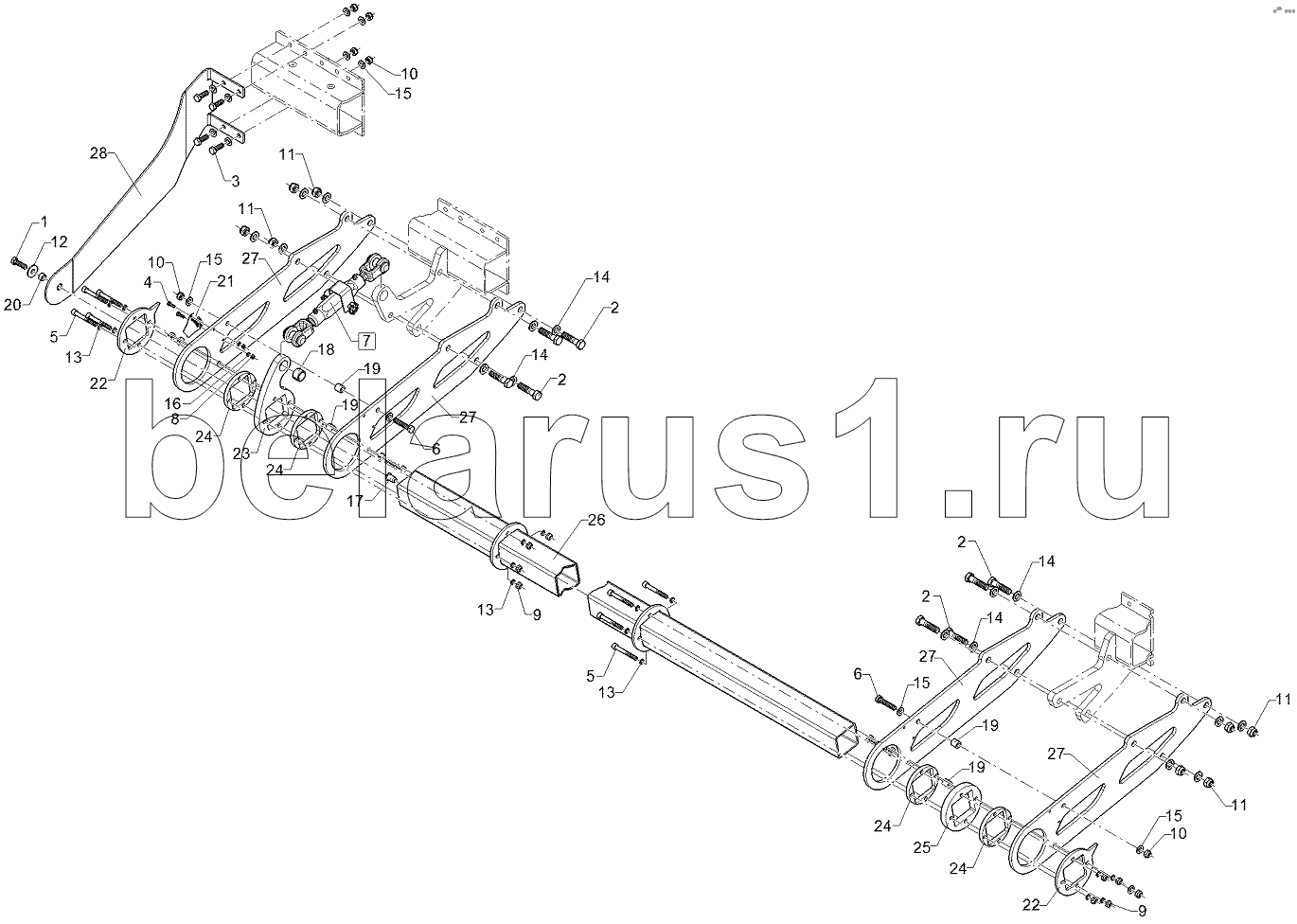

Каталог запасных частей к технике: Lemken Azurit 9. 68310046 Coulter frame
1
2
2
2
2
3
4
5
5
6
6
7
8
9
9
10
10
10
11
11
11
11
12
13
13
13
14
14
14
14
15
15
15
15
16
17
18
19
19
19
19
20
21
22
22
23
24
24
24
24
25
26
27
27
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 301 3347 | Screw | |
| 2 | 301 3868 | Bolt | |
| 3 | 301 7334 | Screw | |
| 4 | 301 7502 | Hexagon bolt | |
| 5 | 30110670 | Allen screw | |
| 6 | 30110381 | Hexagon bolt | |
| 7 | 30210077 | Turnbuckle | |
| 8 | 303 0800 | Selflocking nut | |
| 9 | 303 0933 | Selflocking nut | |
| 10 | 303 0934 | Selflocking nut | |
| 11 | 303 0935 | Selflocking nut | |
| 12 | 305 6128 | Washer | |
| 13 | 305 6130 | Washer | |
| 14 | 305 6141 | Washer | |
| 15 | 305 8580 | Washer | |
| 16 | 305 8702 | Washer | |
| 17 | 31510034 | Rivet nut | |
| 18 | 317 3413 | Expansion bush | |
| 19 | 317 6689 | Tube | |
| 20 | 317 7582 | Bush | |
| 21 | 32110167 | Scale | |
| 22 | 48310144 | Plate | |
| 23 | 48310145 | Plate | |
| 24 | 48310146 | Plate | |
| 25 | 48310147 | Plate | |
| 26 | 48310148 | Mounting frame | |
| 27 | 48310149 | Plate | |
| 28 | 48310152 | Guard |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
