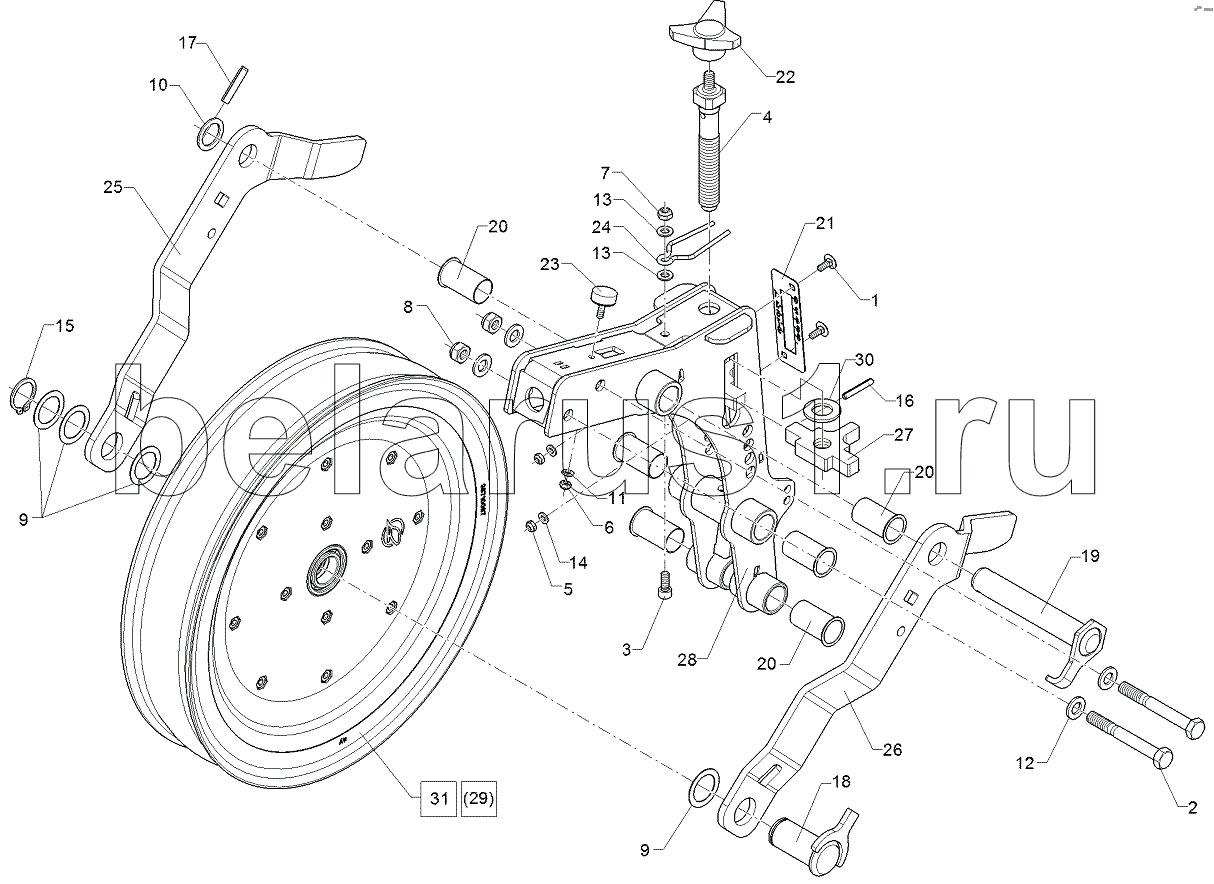

Каталог запасных частей к технике: Lemken Azurit 9. 68310009 Depth guiding
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 301 1201 | Bolt, cup square head | |
| 2 | 301 3470 | Bolt | |
| 3 | 301 6754 | Hexagon bolt | |
| 4 | 30210075 | Screw | |
| 5 | 303 0800 | Selflocking nut | |
| 6 | 303 0931 | Selflocking nut | |
| 7 | 303 0932 | Selflocking nut | |
| 8 | 30310066 | Selflocking nut | |
| 9 | 305 2051 | Shim | |
| 10 | 305 2230 | Supporting washer | |
| 11 | 305 8571 | Washer | |
| 12 | 305 8580 | Washer | |
| 13 | 305 8694 | Washer | |
| 14 | 305 8702 | Washer | |
| 15 | 305 8867 | Securing ring | |
| 16 | 309 6054 | Expansion bush | |
| 17 | 309 6072 | Expansion bush | |
| 18 | 31310145 | Pin | |
| 19 | 31310152 | Pin | |
| 20 | 31710269 | Sleeve bearing | |
| 21 | 32110154 | Display | |
| 22 | 32110155 | Handle | |
| 23 | 32910035 | Rubber buffer | |
| 24 | 32910059 | Locking | |
| 25 | 48310048 | Link | |
| 26 | 48310049 | Link | |
| 27 | 48310050 | Stop plate | |
| 28 | 48310051 | Supporting arm | |
| 29 | 54710008 | Depth guiding roller | |
| 30 | 305 6012 | Washer | |
| 31 | 54710010 | Depth guiding roller |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
