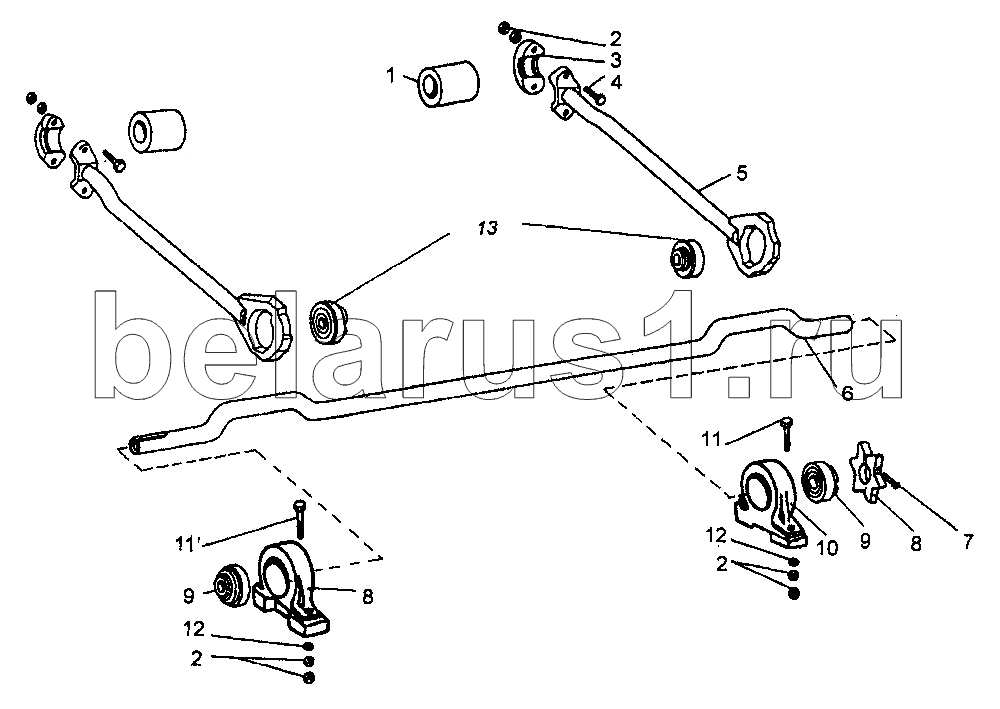

Каталог запасных частей к технике: КЗК Енисей КЗС-950. Вал колебательный
1
2
2
2
3
4
5
6
7
8
8
9
9
10
11
11
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 44-00239 | Втулка | |
| 2 | М10х1,25-23.4617472.08 | Гайка | |
| 3 | 44-20033 | Крышка | |
| 4 | М10х80-7795 | Болт | |
| 5 | КДМ 2-29- 1-1 | Шатун | |
| 6 | 60195Б | Вал | |
| 7 | М6-6qх45.66.019 | Болт | |
| 8 | КДМ 1174А-01 | Формиратор сигнала | |
| 9 | 1680206К7С17 | Подшипник | |
| 10 | Н.027.004-04А | Корпус подшипника | |
| 11 | М10х1,25х45-7795 | Болт | |
| 12 | 10-11371 | Шайба | |
| 13 | 1680206К7С17 | Подшипник |
