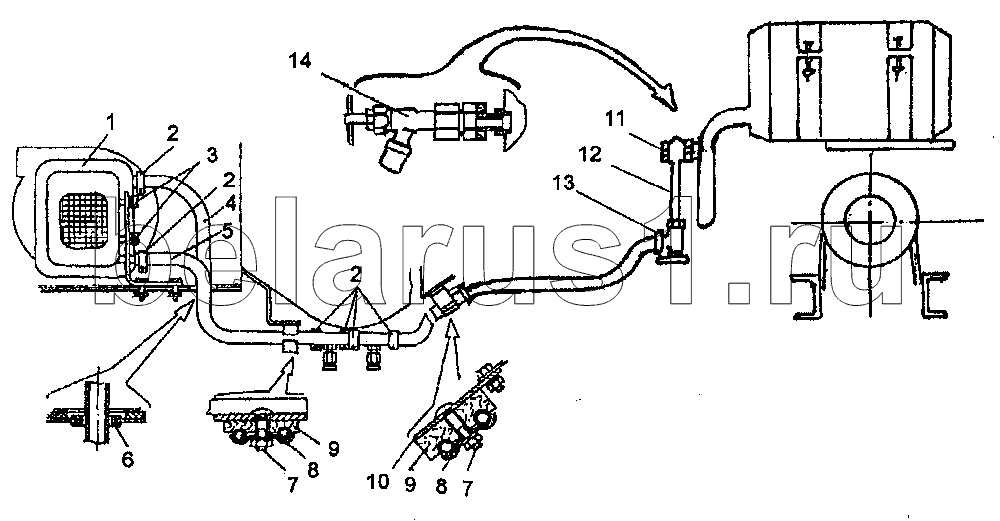

Каталог запасных частей к технике: КЗК Енисей КЗС-950. Установка отопителя
1
2
2
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Е 960.05.14.00.000 | Отопитель | |
| 2 | А23.2.160 | Хомут | |
| 3 | М8х16 | Болт | |
| 4 | 236-3-47-7-07 | Шланг в сборе | |
| 5 | 236-3-47-7-06 | Шланг в сборе | |
| 6 | 219 | Втулка | |
| 7 | М 8х55.46.019 | Болт | |
| 8 | КДМ 4381 | Накладка | |
| 9 | КДМ 9003 | Колодка | |
| 10 | КДМ 4384 | Кронштейн | |
| 11 | 236-6006-01 | Болт поворотного угольника | |
| 12 | 442-3-99-4 | Трубопровод | |
| 13 | 236-6037 | Штуцер | |
| 14 | ВС-11 | Кран |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
