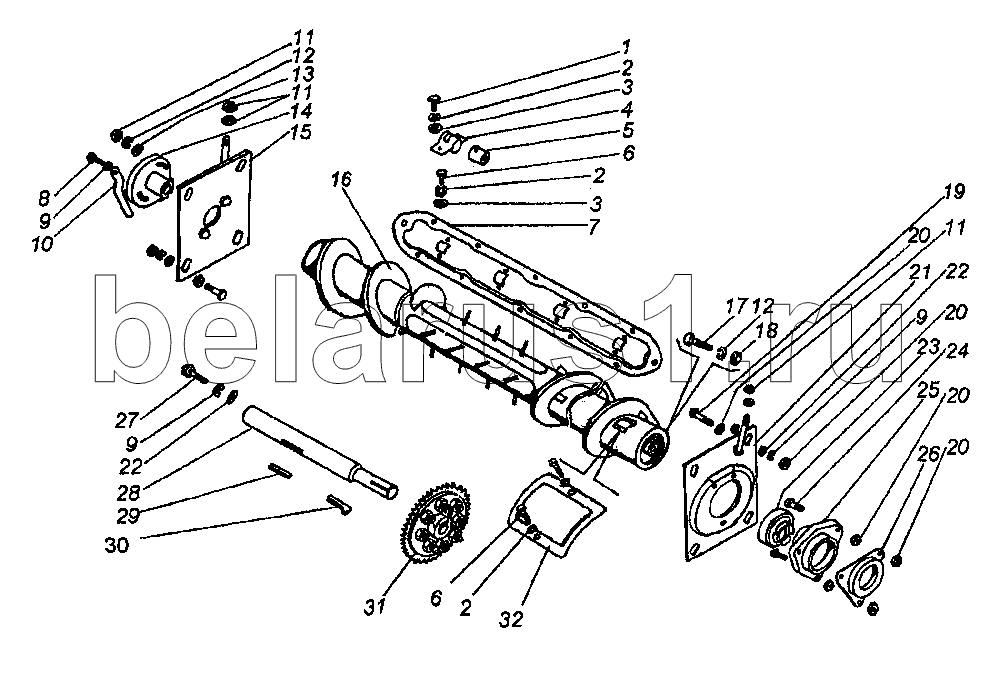

Каталог запасных частей к технике: КЗК Енисей КЗС-950. Шнек жатки
1
2
2
2
3
3
4
5
6
6
7
8
9
9
9
10
11
11
11
12
12
13
14
15
16
17
18
19
20
20
20
20
21
22
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М8х20-7796 | Болт | |
| 2 | 8.65Г-6402 | Шайба | |
| 3 | 8х1,4-11371 | Шайба | |
| 4 | 54-1-2-2-7 | Обойма | |
| 5 | 54-00348 | Глазок | |
| 6 | М8х16-7796 | Болт | |
| 7 | ЖКН 4402 | Крышка | |
| 8 | М 10х20-7798 | Болт | |
| 9 | 10.65Г-6402 | Шайба | |
| 10 | 50034 | Рычаг | |
| 11 | М 12-5915 | Гайка | |
| 12 | 12.65Г-6402 | Шайба | |
| 13 | 20012 | Шайба | |
| 14 | 54-10122 | Втулка | |
| 15 | ЖКН 4-2-38 | Плита | |
| 16 | ЖКН 5-2-36 | Шнек | |
| 17 | М12х1,25х65-7795 | Болт | |
| 18 | М12х1,25-5915 | Гайка | |
| 19 | М10х35-7798 | Болт | |
| 20 | М 10-5915 | Гайка | |
| 21 | ЖКН 4-2-37 | Плита | |
| 22 | С10-П371 | Шайба | |
| 23 | 1680207 С17 | Подшипник | |
| 24 | М 10х40-7802 | Болт | |
| 25 | Н.027.105 | Корпус подшипника | |
| 26 | А54-42343 | Крышка | |
| 27 | М 10х25-7796 | Болт | |
| 28 | ЖКН 6067 | Ось шнека | |
| 29 | 10х8х56-23360 | Шпонка | |
| 30 | 8х7х70-24068 | Шпонка | |
| 31 | 54-1-2-10А | Устройство предохранительное | |
| 32 | ЖКН 4401 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
