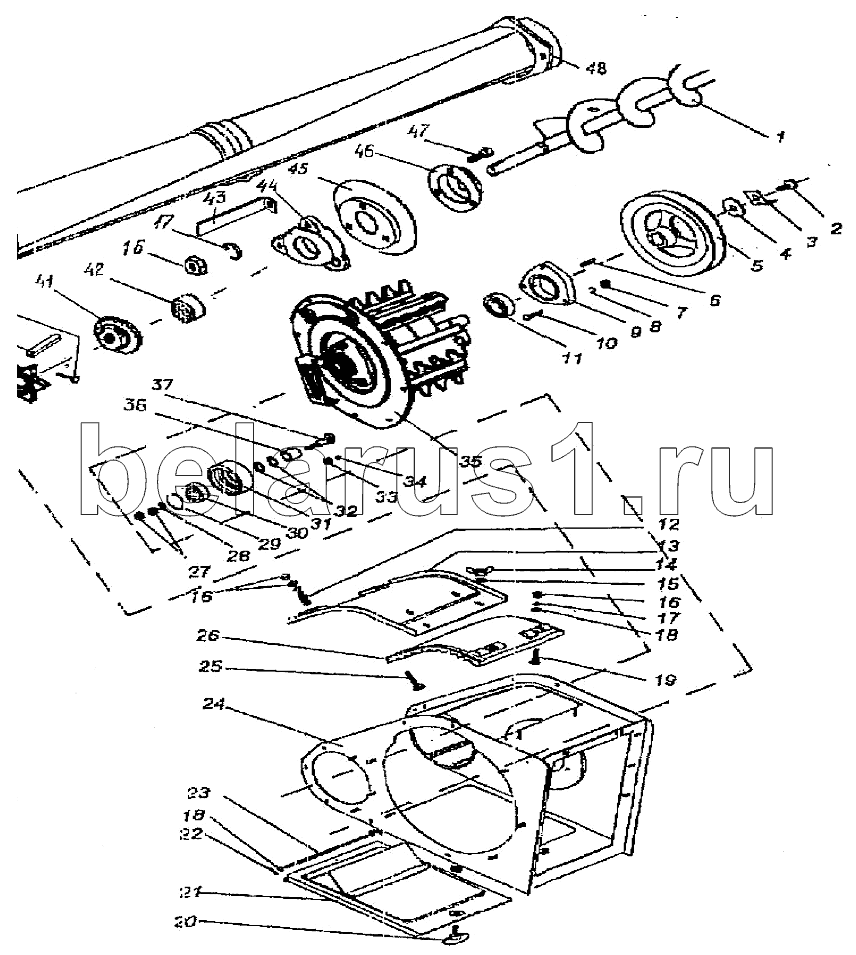

Каталог запасных частей к технике: КЗК Енисей КЗС-950. Домолачивающее устройство КДМ2-10Г
/99.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
41
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КДМ2-36-1В | Шнек | |
| 2 | M12x25-7796 | Болт | |
| 3 | КДМ4120 | Шайба стопорная | |
| 4 | 54-44267 | Шайба | |
| 5 | КДМ1001 | Шкив | |
| 6 | 8X7X50-23360 | Шпонка | |
| 7 | M10-5915 | Гайка | |
| 8 | 10.65Г-6402 | Шайба | |
| 9 | Н.027.104А | Корпус подшипника | |
| 10 | M10X30-7802 | Болт | |
| 11 | 580306 | Заказать Заказать | Подшипник |
| 12 | КДМ6729 | Втулка | |
| 13 | КДМ2-10-4-1Б | Крышка | |
| 14 | КДМ0-230А-01 | Гайка-барашек | |
| 15 | 8-6958 | Шайба | |
| 16 | М8-5915 | Гайка | |
| 17 | 8.65Г-6402 | Шайба | |
| 18 | 8-11371 | Шайба | |
| 19 | КДМ6316-01 | Болт | |
| 20 | 44-1-2-16-2 | Винт | |
| 21 | КДМ2-10-5 | Крышка в сборе | |
| 22 | 2-16-397 | Шплинт | |
| 23 | 54-60549 | Ось | |
| 24 | КДМ2-10-1А | Кожух домолачивающего устройства | |
| 25 | КДМ6316 | Болт | |
| 26 | КДМ1018 | Терка | |
| 27 | М16-5915 | Гайка | |
| 28 | 16-11371 | Шайба | |
| 29 | С47-13943 | Кольцо | |
| 30 | 180204 | Заказать Заказать Заказать | Подшипник |
| 31 | КД1071А | Ролик | |
| 32 | 20x1-10450 | Шайба | |
| 33 | М6-5915 | Гайка | |
| 34 | 6.65Г-6402 | Шайба | |
| 35 | КДМ2-10-2В-01 | Барабан домолотки | |
| 36 | КДМ8601 | Втулка | |
| 37 | 44-60219 | Ось | |
| 38 | КДМ1147А | Формиратор сигнала | |
| 39 | 8x7x40-23360 | Шпонка | |
| 40 | M6x45-7795 | Болт | |
| 41 | 12.21.00.05.000 | Звездочка | |
| 44 | H.027.103A | Корпус подшипника | |
| 45 | КДМ4043 | Фланец | |
| 46 | A54-43758 | Крышка | |
| 47 | 8X30-7802 | Болт | |
| 48 | 21.21.12.00.000A | Кожух |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
