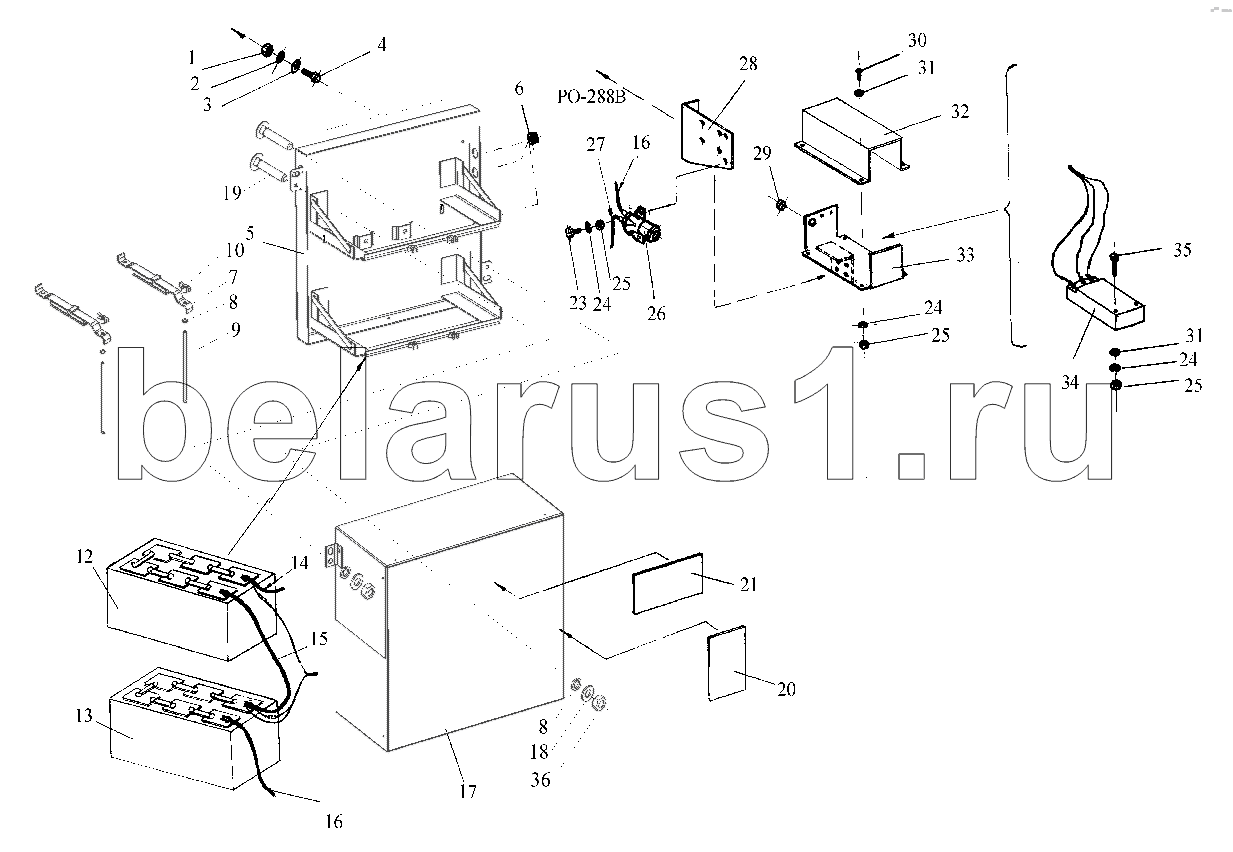

Каталог запасных частей к технике: КЗК Енисей КЗС-950. Блок аккумуляторных батарей Р7А
/153.gif)
1
2
3
4
5
6
7
8
8
9
10
12
12
12
12
12
13
13
13
13
13
14
15
16
16
17
18
19
20
21
23
24
24
24
25
25
25
26
27
28
29
30
31
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГайкаМ12 | Гайка | |
| 2 | 1265Г | Шайба | |
| 3 | ШайбаА12 | Шайба | |
| 4 | БолтМ12х35 | Болт | |
| 5 | Р7-4А | Каркас | |
| 6 | КДМ0170 | Втулка | |
| 7 | 960.07.08.00.000 | Прижим | |
| 8 | ШайбаА8 | Шайба | |
| 9 | КДМ62565В | Шпилька | |
| 10 | КДМО-270 | Гайка-барашек | |
| 11 | 012-016-25-2-2 | Кольцо | |
| 12 | 6СТ-190ТМ | Аккумуляторные батареи | |
| 12 | 6СТ190ПМ | Батарея | |
| 12 | 6СТ-190АП | Батарея | |
| 13 | 6СТ-190ТМ | Аккумуляторные батареи | |
| 13 | 6СТ-190ПМ | Батарея аккумуляторная | |
| 13 | 6СТ-190АП | Батарея | |
| 14 | КДРМ7-33 | Провод +Б2 - стартер (для дв. ЯМЗ-236, СМД-21) | |
| 15 | Р7-52-01 | Провод «+Б1» - «-Б2» | |
| 16 | Р7-51 | Провод "-" | |
| 17 | 960.07.05.00.000 | Капот | |
| 18 | 8.65Г.019 | Шайба ГОСТ 6402-70 | |
| 19 | М8х40.46.019 | Болт | |
| 20 | 12С.07.06.00.007А | Табличка | |
| 21 | Р0055Б | Табличка | |
| 22 | ШайбаА14 | Шайба | |
| 23 | БолтМ6х25 | Болт | |
| 24 | 6.65Г.019 | Шайба | |
| 25 | ГайкаМ6 | Гайка | |
| 26 | 1300.3737 | Заказать | Выключатель "массы" |
| 27 | Р7-50А | Провод массы | |
| 28 | Р40093А | Кронштейн | |
| 29 | 54-00382 | Уплотнитель | |
| 30 | ВМ6х18 | Винт | |
| 31 | ШайбаА6 | Шайба | |
| 32 | Р40095 | Крышка | |
| 33 | Р7-13А | Корпус | |
| 34 | ПН1402.3759-8 | Преобразователь напряжения | |
| 35 | М6х60 | Болт | |
| 36 | М8-6Н.6.019 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
