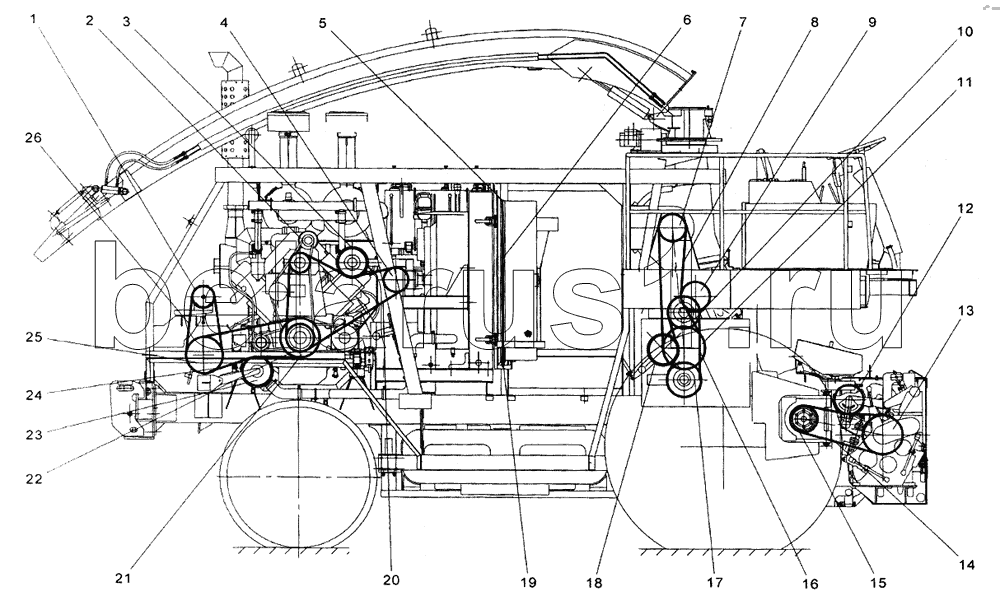

Каталог запасных частей к технике: КЗК Енисей-324. Схема ременных передач правой стороны
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Шкив компрессора | Шкив компрессора | |
| 2 | Шкив двигателя | Шкив двигателя | |
| 3 | 324.50.13.16.000 | Рычаг | |
| 4 | 324.50.13.40.201 | Шкив | |
| 5 | 324.50.13.03.408A | Шкив | |
| 6 | Профиль 13, Li=3720, Lw=3750 | Ремень привода вращения сетки воздухозаборника | |
| 7 | 334.20.00.00.104A | Шкив | |
| 8 | 4/HB-2200 | Ремень привода механизма ускорения | |
| 9 | 334.20.00.28.000 | Шкив натяжной | |
| 10 | 334.20.01.10.101A | Шкив | |
| 11 | 334.20.00.00.102A | Шкив | |
| 12 | 334.20.00.20.000 | Устройство натяжное | |
| 13 | 334.06.00.00.101 | Шкив | |
| 14 | 4/HB-1877 | Ремень привода коробки скоростей | |
| 15 | 334.20.00.00.103 | Шкив | |
| 16 | 4/HB-1662 | Ремень привода редуктора ускорителя | |
| 17 | 334.20.00.00.101A | Шкив | |
| 18 | 334.20.00.40.000 | Шкив натяжной | |
| 19 | 324.50.13.00.201 | Шкив | |
| 20 | Профиль 17 | Ремень привода редуктора | |
| 21 | Шкив двигателя | Шкив двигателя | |
| 22 | Шкив двигателя | Шкив двигателя | |
| 23 | 324.12.00.32.000 | Шкив натяжной | |
| 24 | 4/HB-2215 | Ремень привода насосной станции | |
| 25 | 324.11.20.00.101 | Шкив | |
| 26 | A VX13-1415 DIN 2215/ISJ4187 | Ремень привода кондиционера компрессора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
