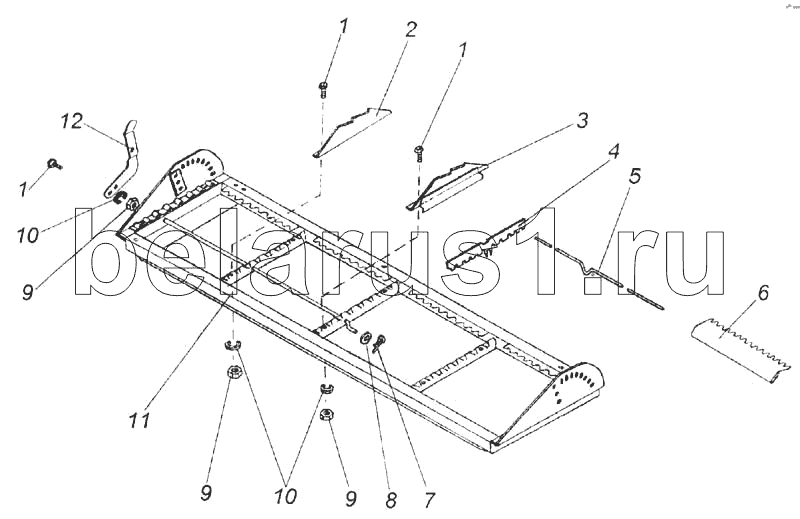

Каталог запасных частей к технике: КЗК Енисей 1200М. Удлинитель грохота (КДМ2-12-4А)
1
1
1
2
3
4
5
6
7
8
9
9
9
10
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М6х16-7798 | Болт | |
| 2 | КДМ-40317-А | Планка верхняя | |
| 3 | КДМ-2-12-4-6-А | Планка верхняя | |
| 4 | КДМ-40001-А | Планка регулировочная | |
| 5 | КДМ-6544 | Ось гребенки | |
| 6 | КДМ-4079 | Гребенка | |
| 7 | 3.2х18-397 | Шплинт | |
| 8 | 10-11371 | Шайба | |
| 9 | М6-5915 | Гайка | |
| 10 | 6.65Г-6402 | Шайба | |
| 11 | КДМ-2-12-4-1-А | Рама удлинителя | |
| 12 | КДМ-2-12-4-5 | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
