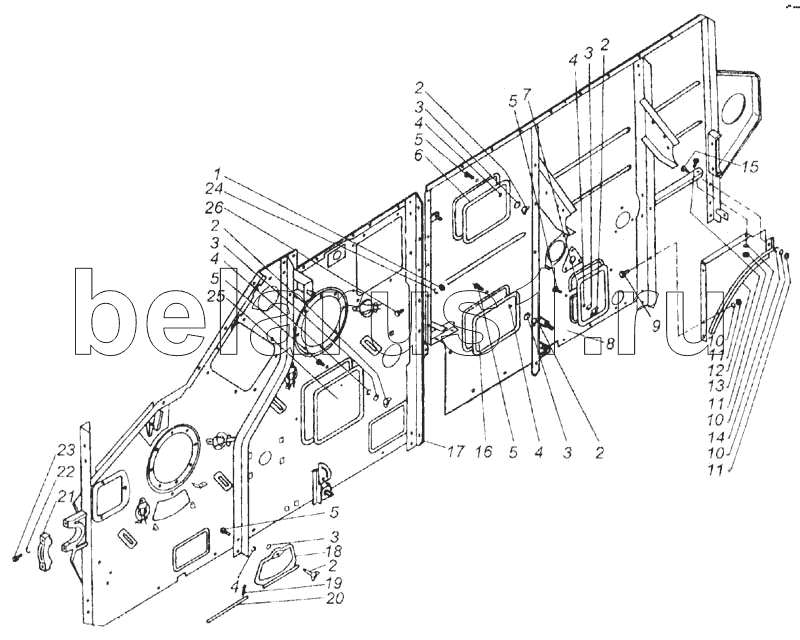

Каталог запасных частей к технике: КЗК Енисей 1200М. Панель левая с лючками
1
2
2
2
2
2
3
3
3
3
3
4
4
4
4
5
5
5
5
5
6
7
8
9
10
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М10-5915 | Гайка | |
| 2 | КДМ0-230-01 | Гайка-барашек | |
| 3 | 41119 | Шайба | |
| 4 | 8-11371 | Шайба | |
| 5 | 47 9644 1302 00 | Болт М8х20-7802 | |
| 6 | КДМ-40906 | Крышка люка | |
| 7 | КДМ-40906-01 | Крышка люка | |
| 8 | КДМ2-3-2Г | Секция панели задняя левая | |
| 9 | 47 9374 1011 00 | Болт М8х35-7796 | |
| 10 | 8.65Г-6402 | Шайба | |
| 11 | М8-5915 | Гайка | |
| 12 | 44-40012 | Щиток левый | |
| 13 | М8х16-7798 | Болт | |
| 14 | 8-11371 | Шайба | |
| 15 | 47 9364 1005 00 | Болт М8х20-7798 | |
| 16 | КД2-03 | Крышка люка | |
| 17 | КДМ-2-3-1В | Секция панели левая передняя | |
| 18 | 54-41323 | Крышка люка | |
| 19 | 2х16-397 | Шплинт | |
| 20 | 54-60549 | Ось | |
| 21 | КДМ-2035 | Обойма | |
| 22 | 16.65Г-6402 | Шайба | |
| 23 | 47 9374 1229 00 | Болт М16х55-7796 | |
| 24 | 10.65Г-6402 | Шайба | |
| 25 | КД2-89 | Крышка люка | |
| 26 | 47 9374 1053 00 | Болт М10х25-7796 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
