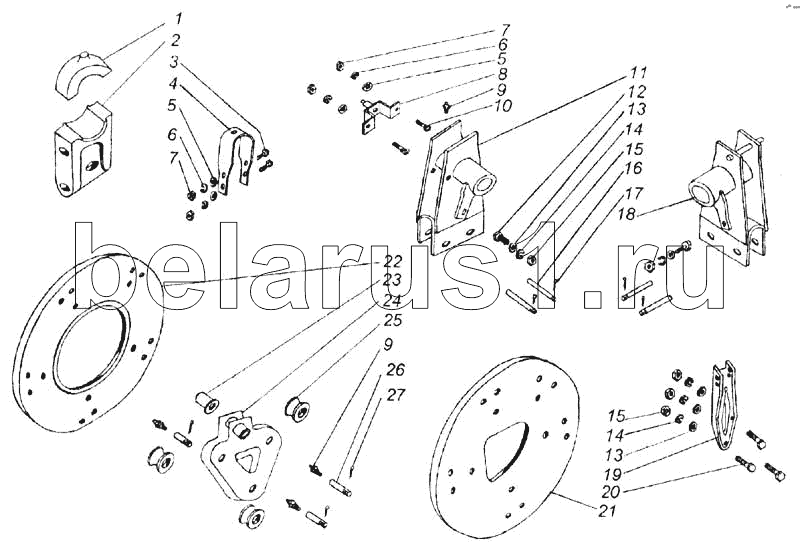

Каталог запасных частей к технике: КЗК Енисей 1200М. Мотовило (ЖКН5-1-01)
1
2
3
4
5
5
6
6
7
7
8
9
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3518050-10013 | Полуподшипник | |
| 2 | 3518050-10009 | Полуподшипник | |
| 3 | М8х65-7802 | Болт | |
| 4 | ЖКН-4053 | Скоба | |
| 5 | 8х1,4-11371 | Шайба | |
| 6 | 8.65Г-6402 | Шайба | |
| 7 | М8-5915 | Гайка | |
| 8 | ЖКН6-1-10-2 | Кронштейн | |
| 9 | 1.3Ц6Хр-19853 | Масленка | |
| 10 | 47 9644 1302 00 | Болт М8х20-7802 | |
| 11 | ЖКН6-1-13 | Ползун правый | |
| 12 | 47 9374 1053 00 | Болт М10х25-7796 | |
| 13 | 10-11371 | Шайба | |
| 14 | 10.65Г-6402 | Шайба | |
| 15 | М10-5915 | Гайка | |
| 16 | ЖКН6157 | Ось | |
| 17 | ЖКН6095 | Шплинт пружинный | |
| 18 | ЖКН6-1-14 | Ползун левый | |
| 19 | 3518050-14158 | Луч | |
| 20 | М10х20-7796 | Болт | |
| 21 | ЖКН-4052 | Диск | |
| 22 | ЖКН6-1-7-4 | Диск эксцентрика | |
| 23 | ЖКН0008А | Втулка | |
| 24 | ЖКН6-1-7-1А | Поводок | |
| 25 | ЖКН2011Б | Ролик | |
| 26 | ЖКН6029А | Ось | |
| 27 | 4х32-397 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
