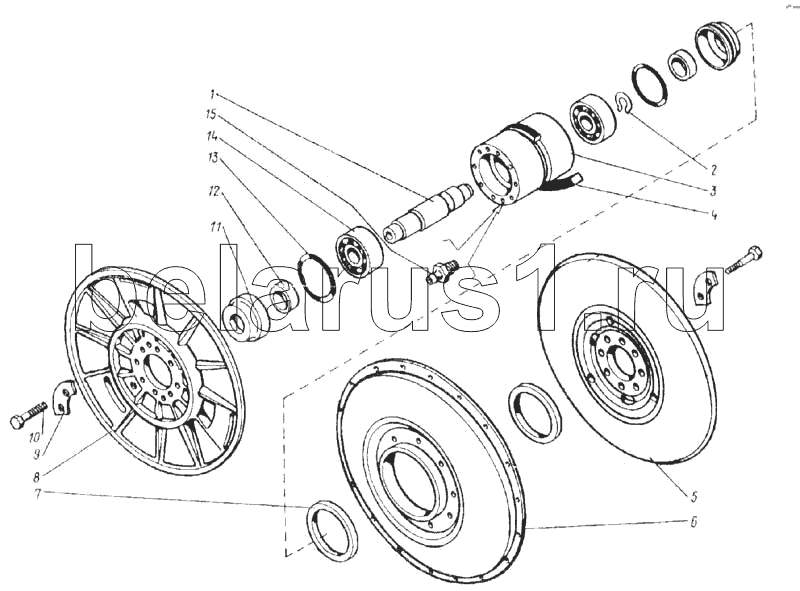

Каталог запасных частей к технике: КЗК Енисей 1200М. Блок шкивов (44-12-1А)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н.065.11.007 | Ось вариатора | |
| 2 | Б40 | Кольцо (ГОСТ 13942-86) | |
| 3 | 44-80145В | Ступица | |
| 4 | ФЛ-385-20-7 | Лента ( ГОСТ 6308-71) | |
| 5 | 44-12-1-3 | Диск вариатора | |
| 6 | 44-12-1-1А | Диск средний | |
| 7 | 44-12-1-1-2 | Уплотнитель | |
| 8 | 44-12-1-4 | Диск вариатора | |
| 9 | Н.065.11.015 | Пластина замочная | |
| 10 | М14х1.5х35-7798 | Болт | |
| 11 | 44-10082 | Крышка | |
| 12 | 1.2-40х60-1 | Манжета | |
| 13 | 085-090-25-1-2 | Кольцо | |
| 14 | 308 | Заказать | Подшипник |
| 15 | 1.3.Ц6Хр | Масленка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
