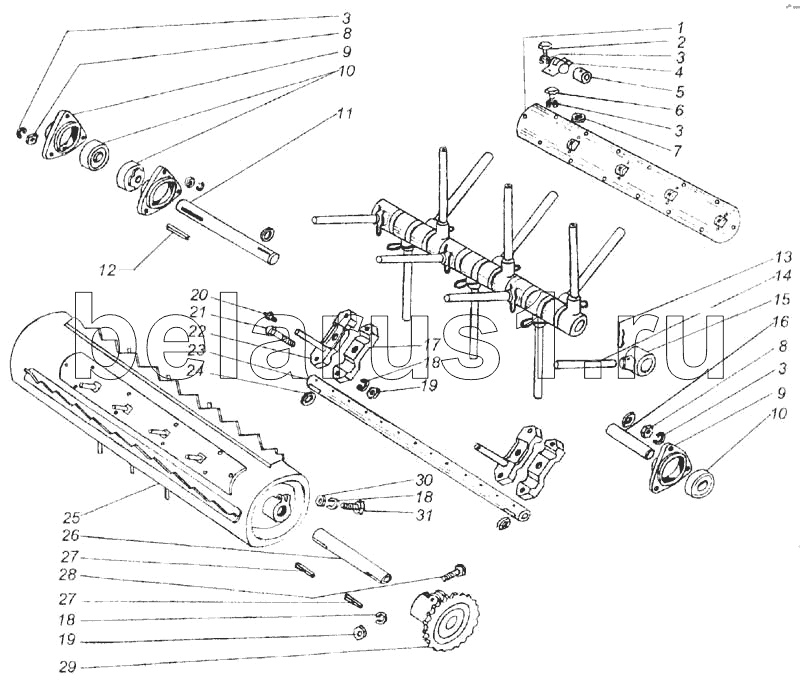

Каталог запасных частей к технике: КЗК Енисей 1200М. Битер проставки (ЖКН5-5-2)
1
2
3
3
3
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
18
18
19
19
20
21
22
23
24
25
26
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЖКН-4220 | Крышка | |
| 2 | М8-х20-7796 | Болт | |
| 3 | 8.65Г-6402 | Шайба | |
| 4 | 54-1-2-2-7 | Обойма | |
| 5 | 54-00348 | Глазок | |
| 6 | 47 9374 1003 00 | Болт М8х16-7796 | |
| 7 | 8-11371 | Шайба | |
| 8 | М8-5915 | Гайка | |
| 9 | Н027.103 | Корпус подшипника | |
| 10 | 1680205С17 | Подшипник | |
| 11 | ЖКН-6069 | Ось битера левая | |
| 12 | 8х7х63-23360 | Шпонка | |
| 13 | 54-61967 | Шплинт | |
| 14 | 54-61968 | Палец | |
| 15 | 54-10198 | Втулка пальца | |
| 16 | 60070 | Ось | |
| 17 | ЖКН-2016 | Щека подвески | |
| 18 | 12.65Г-6402 | Шайба | |
| 19 | М12-5915 | Гайка | |
| 20 | 1.3УХЛ1 | Масленка | |
| 21 | М12х75-7795 | Болт | |
| 22 | ЖКН5-2-27-4 | Щека подвески | |
| 23 | ЖКН5-5-2-3-1 | Труба с заглушками | |
| 24 | 60144 | Шпонка | |
| 25 | ЖКН5-5-2-1 | Труба битера | |
| 26 | ЖКН-6151 | Ось битера | |
| 27 | 10х8х56-23360 | Шпонка | |
| 28 | М12х65-7795 | Болт | |
| 29 | ЖКН5-5-9 | Звездочка Z=321 | |
| 30 | М12х1,25-3915 | Гайка | |
| 31 | М12х1,25х65-7795 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
