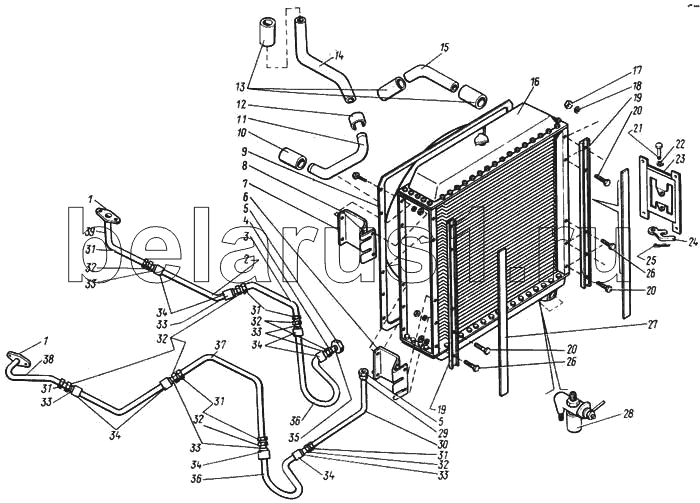

Каталог запасных частей к технике: КЗК Енисей 1200. Установка водяного радиатора
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
20
21
22
23
24
25
26
26
27
28
29
30
31
31
31
31
31
32
32
32
32
32
33
33
33
33
33
33
34
34
34
34
34
35
36
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 44-40728 | Фланец | |
| 2 | КДМ-0457-А | Рукав | |
| 3 | КДМ-8580-Б | Трубопровод | |
| 4 | КДМ-6051-01 | Штуцер приварной | |
| 5 | КДМ-6356 | Гайка накидная | |
| 6 | КДМ-40668 | Кронштейн | |
| 7 | КДМ-40669 | Кронштейн | |
| 8 | КДМ-6821 | Втулка | |
| 9 | КДМ-3-23 | Диффузор | |
| 10 | КДМ-0422 | Шланг соединительный | |
| 11 | КДМ-3-58В | Патрубок | |
| 12 | КДМ-5699 | Скоба | |
| 13 | 44-00021 | Шланг | |
| 14 | КДМ-8682-А | Труба | |
| 15 | КДМ-8703В-01 | Труба промежуточная верхняя | |
| 16 | 54У-3-30 | Радиатор водяной | |
| 17 | М8-5915 | Гайка | |
| 18 | 8.65Г-6402 | Шайба | |
| 19 | КДМ-40688 | Жесткость | |
| 20 | 47 9376 1007 00 | Болт М8х25-7796 | |
| 21 | 10Х40-9650 | Ось | |
| 22 | 10-11371 | Шайба | |
| 23 | КДМ-3-13 | Опора замка | |
| 24 | КД-2001 | Замок | |
| 25 | 2.5Х18-397 | Шплинт | |
| 26 | 47 9374 1005 00 | Болт М8х20-7796 | |
| 27 | КДМ-0276 | Прокладка | |
| 28 | 01-176010Г | Краник | |
| 29 | КДМ-6797 | Ниппель | |
| 30 | КДМ-8754В | Трубопровод | |
| 31 | КДМ-6051 | Штуцер приварной | |
| 32 | Н.036.01.003 | Гайка накидная | |
| 33 | Н.036.83.002 | Ниппель | |
| 34 | Н.036.83.001 | Муфта | |
| 35 | КДМ-6357 | Ниппель | |
| 36 | КДМ-0457-А-01 | Рукав | |
| 37 | КДМ-8755-А | Трубопровод | |
| 38 | КДМ-8756-А | Трубопровод | |
| 39 | КДМ-8757-А | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
