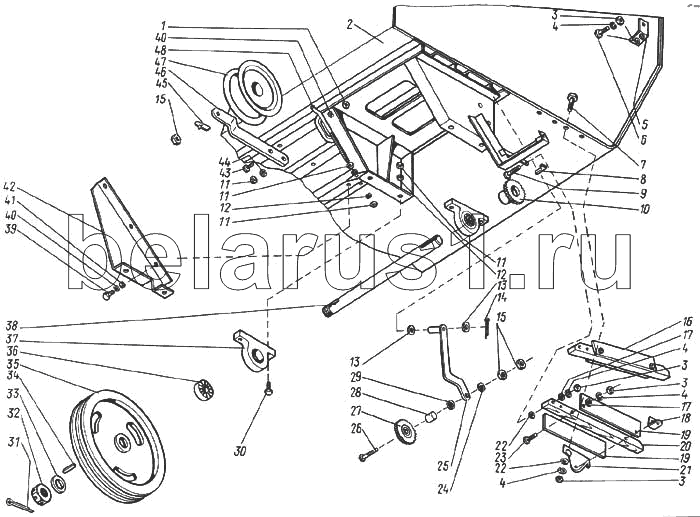

Каталог запасных частей к технике: КЗК Енисей 1200. Привод выгрузного шнека
1
2
3
3
3
3
4
4
4
4
5
6
7
8
9
10
11
11
11
12
12
13
13
14
15
15
16
17
17
18
19
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М10-5915 | Гайка | |
| 2 | КДМ-6-1-Б | Корпус бункера | |
| 3 | М8-5915 | Гайка | |
| 4 | 8.65Г-6402 | Шайба | |
| 5 | КДМ-5440 | Кронштейн фары | |
| 6 | 47 9374 1005 00 | Болт М8х20-7796 | |
| 7 | 47 9376 1007 00 | Болт М8х25-7796 | |
| 8 | 54-61810 | Шпонка | |
| 9 | М8Х65-7795 | Болт | |
| 10 | КДМ-6-34-А | Звездочка | |
| 11 | М12-5915 | Гайка | |
| 12 | 12-11371 | Шайба | |
| 13 | 40530 | Шайба | |
| 14 | 5Х36-397 | Шплинт | |
| 15 | М14-5915 | Гайка | |
| 16 | КДМ-6-29-01 | Успокоитель | |
| 17 | 8-6958 | Шайба | |
| 18 | КДМ-5058 | Ушко | |
| 19 | 90096-Б | Планка ограничительная | |
| 20 | КДМ-9045 | Успокоитель | |
| 21 | КДМ-41028 | Кронштейн | |
| 22 | 8-11371 | Шайба | |
| 23 | 47 9644 1325 00 | Болт М8х90-7802 | |
| 24 | 14-11371 | Шайба | |
| 25 | КДМ-6-40-1-А | Рычаг | |
| 26 | 44-60007Б | Ось | |
| 27 | 34-2-41-1-А | Звездочка в сборе | |
| 28 | 80001 | Труба распорная | |
| 29 | 42063 | Шайба | |
| 30 | М12Х45-7796 | Болт | |
| 31 | 5Х40-397 | Шплинт | |
| 32 | М24-5918 | Гайка | |
| 33 | 24-11371 | Шайба | |
| 34 | 10Х8Х56-23360 | Шпонка | |
| 35 | КДМ-1090-Б | Шкив | |
| 36 | 1680207 | Заказать Заказать Заказать Заказать Заказать | Подшипник |
| 37 | Н.027.005 | Корпус подшипника | |
| 38 | КДМ-6199-Б | Вал | |
| 39 | 47 9374 1053 00 | Болт М10х25-7796 | |
| 40 | 10.65Г-6402 | Шайба | |
| 41 | 10-6958 | Шайба | |
| 42 | КДМ-4601 | Кронштейн правый | |
| 43 | 47 9374 1055 00 | Болт М10х30-7796 | |
| 44 | 12.65Г-6402 | Шайба | |
| 45 | 14-13463 | Шайба | |
| 46 | КДМ-5431 | Кронштейн | |
| 47 | 34-2-42-1Б | Шкив | |
| 48 | КДМ-6446 | Винт специальный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
