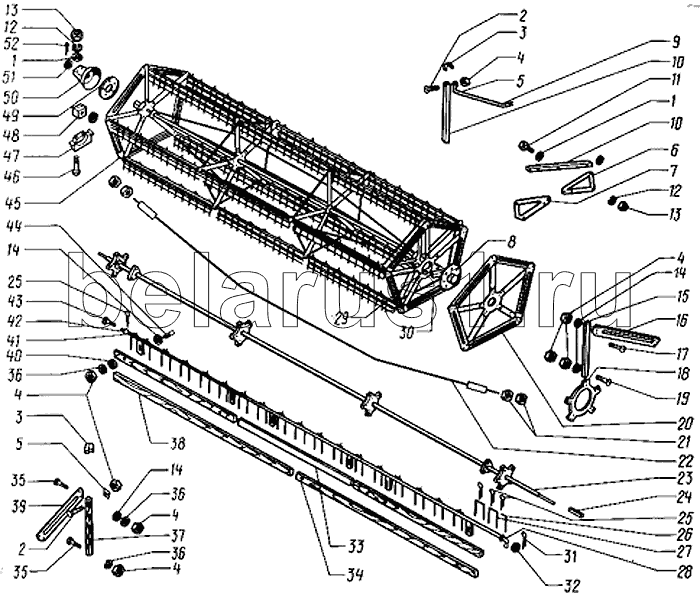

Каталог запасных частей к технике: КЗК Енисей 1200. Мотовило универсальное 55-1-1Б
1
1
2
2
3
3
4
4
4
4
4
5
5
6
7
8
9
10
10
11
12
12
13
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
35
36
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 10-6958 | Шайба | |
| 2 | 47 9644 1309 00 | Болт М8х55-7802 | |
| 3 | 54-51465 | Скоба луча | |
| 4 | М8-5915 | Гайка | |
| 5 | 40341 | Шайба замочная | |
| 6 | 54-40169 | Кронштейн правый | |
| 7 | 54-40170 | Кронштейн левый | |
| 8 | 54-1-2-10А | Устройство предохранительное | |
| 9 | 50094 | Планка распорная | |
| 10 | 54-90036-01 | Луч | |
| 11 | М10Х40-7798 | Болт | |
| 12 | 10.65Г-6402 | Шайба | |
| 13 | М10-5915 | Гайка | |
| 14 | 8-6958 | Шайба | |
| 15 | 54-1-1-1-1 | Луч крестовины эксцентрика | |
| 16 | 54-41997 | Пластина защитная | |
| 17 | 47 9644 1305 00 | Болт М8х35-7802 | |
| 18 | 54-42000 | Диск крестовины эксцентрика | |
| 19 | М18Х45-7802 | Болт | |
| 20 | 54-1-1-1 | Крестовина эксцентрика | |
| 21 | М14-5915 | Гайка | |
| 22 | 55-60075-Б | Растяжка | |
| 23 | 55-1-1-3-Б | Труба мотовила | |
| 24 | 8Х7Х70-23360 | Шпонка | |
| 25 | 60280 | Шплинт специальный | |
| 26 | 60278 | Граблина крайняя | |
| 27 | 60279 | Граблина | |
| 28 | 55-1-1-2-1 | Труба граблины | |
| 29 | 54-1-1-6 | Механизм регулировки | |
| 30 | ЖКН 5-1-2 | Ползун левый | |
| 31 | 40992 | Шайба | |
| 32 | 4Х25-397 | Шплинт | |
| 33 | 55-90025 | Лопасть | |
| 34 | 90074 | Лопасть левая | |
| 35 | 47 9644 1306 00 | Болт М8х40-7802 | |
| 36 | 8.65Г-6402 | Шайба | |
| 37 | 54-90036 | Луч | |
| 38 | 90073 | Лопасть правая | |
| 39 | 40982 | Пластина | |
| 40 | 8Х1.4-11371 | Шайба | |
| 41 | 50292 | Шайба | |
| 42 | 54-50676 | Шайба | |
| 43 | 54-60656 | Палец | |
| 44 | 47 9364 1007 00 | Болт М8х25-7798 | |
| 45 | 55-1-1-Б | Мотовило универсальное | |
| 46 | М10Х90-7802 | Болт | |
| 47 | ЖКН 5-1-3-01 | Ползун правый | |
| 48 | 90080-А | Подшипник | |
| 49 | 54-41473 | Диск защитный | |
| 50 | 54-1-1-8 | Щиток трубы мотовила | |
| 51 | 30-10450 | Шайба | |
| 52 | 6.3Х45-397 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
