Каталог запасных частей к технике: КЗК Енисей 1200. Лестница КДМ 0-96Б
1
2
3
4
5
6
7
8
8
9
10
10
11
11
11
12
12
12
13
14
15
16
17
18
19
20
21

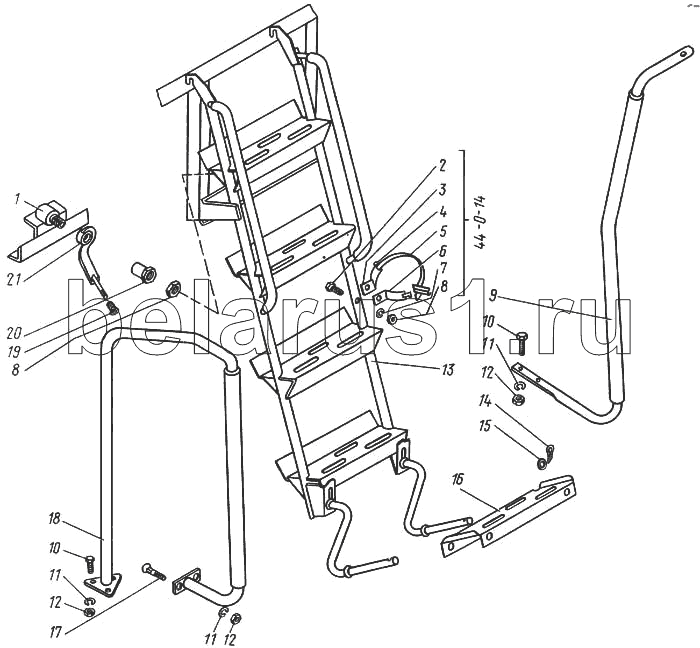

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КДМ-5-1-9-Б | Кронштейн | |
| 2 | 47 9374 1055 00 | Болт М10х30-7796 | |
| 3 | 44-50085 | Обхват правый | |
| 4 | 60976 | Ось шарнира | |
| 5 | 44-0-14-1 | Накладка | |
| 6 | 44-0-14-2 | Обхват | |
| 7 | 10.65Г-6402 | Шайба | |
| 8 | М10-5915 | Гайка | |
| 9 | КДМ-0-130-А | Поручень | |
| 10 | 47 9374 1005 00 | Болт М8х20-7796 | |
| 11 | 3.65Г-6402 | Шайба | |
| 12 | М8-5915 | Гайка | |
| 13 | КДМ-0-96-Б | Лестница | |
| 14 | 4-32Х397 | Шплинт | |
| 15 | 20-11371 | Шайба | |
| 16 | КДМ-40817-А | Ступенька | |
| 17 | М8Х20-7802 | Болт | |
| 18 | КДМ-0-131 | Поручень | |
| 19 | КДМ-0262 | Рукоятка | |
| 20 | КДМ-6299 | Гайка | |
| 21 | КДМ-5-97 | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
