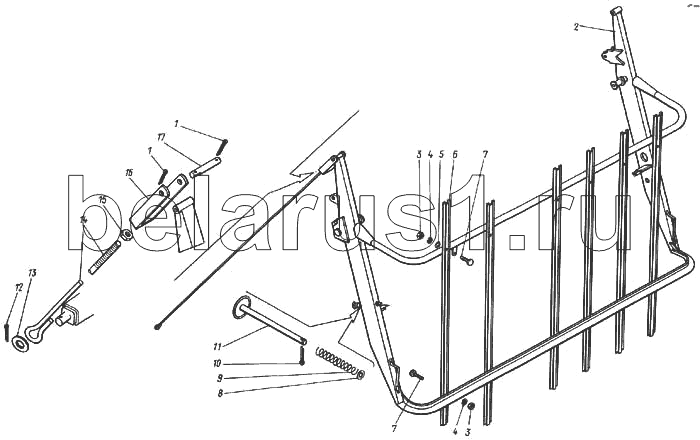

Каталог запасных частей к технике: КЗК Енисей 1200. Клапан задний 54-8-9А
1
1
2
3
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4Х25-397 | Шплинт | |
| 2 | 54-8-9-1-Б | Каркас клапана | |
| 3 | М8-5915 | Гайка | |
| 4 | 8.65Г-6402 | Шайба | |
| 5 | 8-11371 | Шайба | |
| 6 | 44-70114В | Планка | |
| 7 | 47 9374 1005 00 | Болт М8х20-7796 | |
| 8 | 12-11371 | Шайба | |
| 9 | 60998Б | Пружина | |
| 10 | 3.2Х20-397 | Шплинт | |
| 11 | 34-8-9-2В | Щиток | |
| 12 | 5Х32-397 | Шплинт | |
| 13 | 22-11371 | Шайба | |
| 14 | 54-61029В | Тяга | |
| 15 | М12-5915 | Гайка | |
| 16 | 50306Г | Вилка | |
| 17 | 60712В | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
