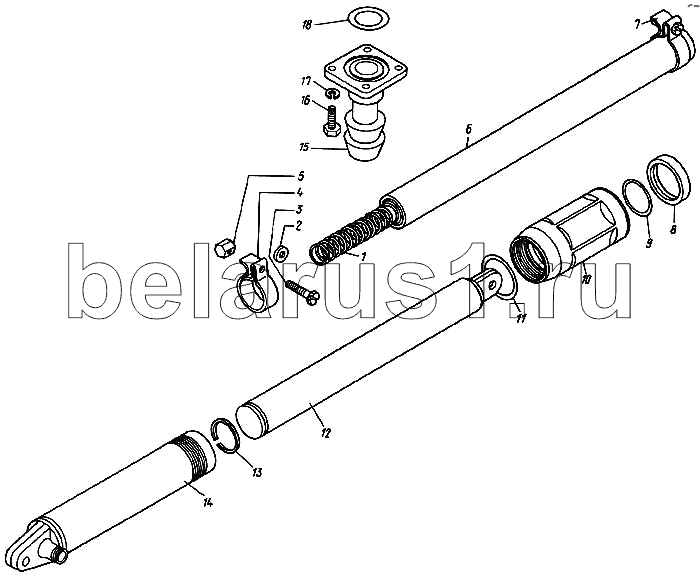

Каталог запасных частей к технике: КЗК Енисей 1200. Гидроцилиндр 34-9-9
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 61079 | Пружина | |
| 2 | А23.02.164 | Шайба | |
| 3 | М6Х35-7798 | Болт (47) | |
| 4 | А23.02.171 | Лента | |
| 5 | А23.02.163 | Гайка | |
| 6 | 00311 | Шланг | |
| 7 | А23.02.170 | Хомут | |
| 8 | 34-9-9-3 | Манжета грязесъемная | |
| 9 | 00195 | Кольцо уплотнительное | |
| 10 | 10121 | Головка цилиндра | |
| 11 | 00197 | Кольцо уплотнительное | |
| 12 | 34-9-9-2-А | Плунжер | |
| 13 | ГА 04607 | Кольцо | |
| 14 | 34-9-9-1 | Цилиндр | |
| 15 | 60929А | Муфта | |
| 16 | 47 9364 1005 00 | Болт М8х20-7798 | |
| 17 | 8.65Г-6402 | Шайба | |
| 18 | 00192 | Кольцо уплотнительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
