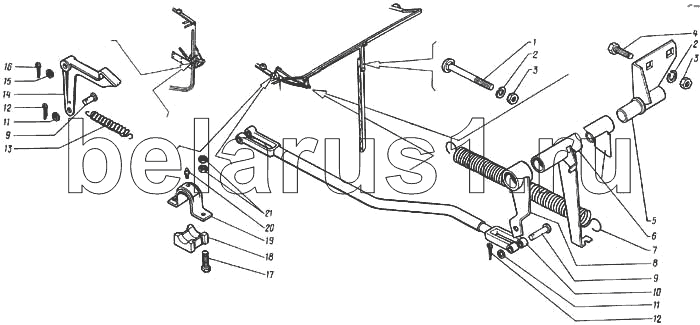

Каталог запасных частей к технике: КЗК Енисей 1200. Датчик 44-8-19В
1
2
2
3
3
4
5
6
7
8
9
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 47 9644 1311 00 | Болт М8х65-7802 | |
| 2 | 8.65Г-6402 | Шайба | |
| 3 | М8-5915 | Гайка | |
| 4 | 47 9374 1005 00 | Болт М8х20-7796 | |
| 5 | 44-8-12-А | Опора съемная | |
| 6 | 44-8-19-1-Г | Вал | |
| 7 | 44-60268 | Пружина | |
| 8 | 44-8-30-1-Б | Рычаг с тягой | |
| 9 | 60980 | Ось | |
| 10 | 44-8-30-3-А | Тяга | |
| 11 | 8Х1.4-11371 | Шайба | |
| 12 | 2Х14-397 | Шплинт | |
| 13 | 44-60269А | Пружина | |
| 14 | 20127 | Защелка | |
| 15 | 14-11371 | Шайба | |
| 16 | 3.2Х20-397 | Шплинт | |
| 17 | 47 9374 1037 00 | Болт М10х35-7796 | |
| 18 | 10273-А | Полуподшипник | |
| 19 | 44-50031 | Хомут | |
| 20 | 1.3-Ц6Хр | Масленка | |
| 21 | М10-5915 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
