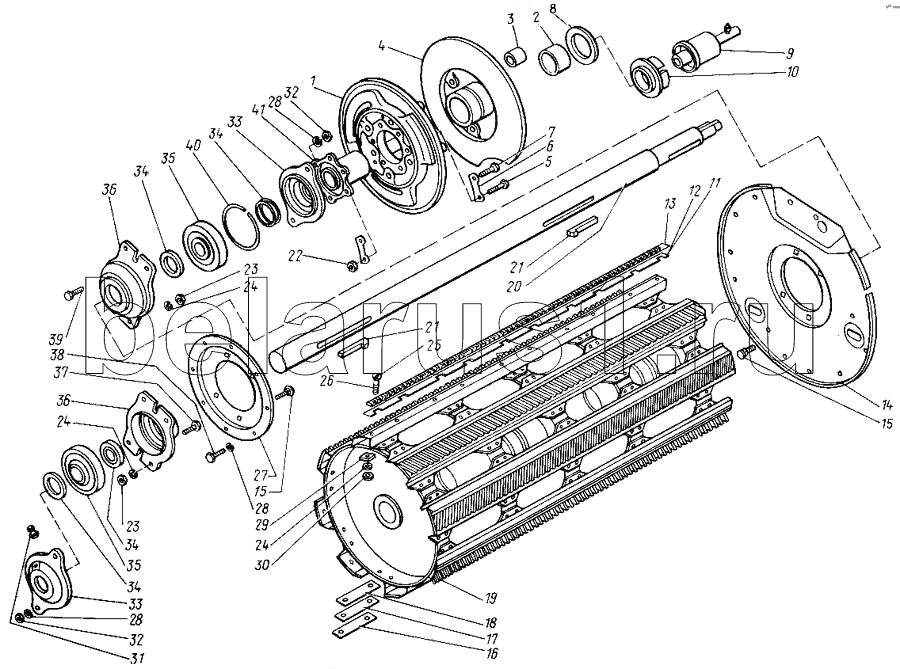

Каталог запасных частей к технике: КЗК Енисей 1200. Барабан второй КДМ 2-91Б
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
23
23
24
24
24
25
26
27
28
28
28
29
30
31
32
32
33
33
34
34
34
34
35
35
36
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КДМ-1073-Б | Диск | |
| 2 | 54-00229 | Втулка | |
| 3 | 54-80986 | Втулка | |
| 4 | КДМ-1072-Б | Диск малый подвижный | |
| 5 | М14Х55-7817 | Болт | |
| 6 | КДМ-40781 | Пластина замочная | |
| 7 | М14Х55-7796 | Болт | |
| 8 | КДМ-40763-А | Шайба | |
| 9 | ГА 76010А | Гидроцилиндр | |
| 10 | КДМ-6443-Г | Втулка | |
| 11 | 42065 | Прокладка | |
| 12 | 40257 | Пластинка | |
| 13 | 70045-А | Бич | |
| 14 | КДМ-2-91-2-А | Фланец | |
| 15 | 47 9644 1352 00 | Болт М12х40-7802 | |
| 16 | 42000 | Пластина балансировочная | |
| 17 | 41999 | Пластина балансировочная | |
| 18 | 41998 | Пластина балансировочная | |
| 19 | КДМ-2-8-1 | Остов барабана | |
| 20 | КДМ-6029-Б | Вал барабана | |
| 21 | 44Б-60498 | Шпонка специальная | |
| 22 | М14-5915 | Гайка | |
| 23 | М12-5915 | Гайка | |
| 24 | 12.65Г-6402 | Шайба | |
| 25 | 61389 | Болт специальный | |
| 26 | 61382 | Болт специальный | |
| 27 | КДМ-4137 | Фланец | |
| 28 | 10.65Г-6402 | Шайба | |
| 29 | 44-50243 | Шайба | |
| 30 | М12Х1.25-5915 | Гайка | |
| 31 | 2.3.45.Ц6Хр | Масленка | |
| 32 | М10-5915 | Гайка | |
| 33 | 44Б-10090 | Крышка подшипника | |
| 34 | 1-2-60Х85-1 | Манжета | |
| 35 | 11312 | Подшипник | |
| 36 | 44Б-10089 | Корпус подшипника (47855110066) | |
| 37 | М10Х45-7795 | Болт | |
| 38 | 47 9374 1051 00 | Болт М10х20-7796 | |
| 39 | М10Х45-7795 | Болт | |
| 40 | 44Б-60501 | Кольцо упорное | |
| 41 | КДМ-6442 | Ступица |
