Каталог запасных частей к технике: KRONE EColl.6000,7500,6000FP. Pivoting frame-Addition JD

1

2

2

3

4

5

5

6

6

7

8

8

9

10

11

12

13

14

15

16

16

16

16

17

17

18

18

19

20

21

22

23

24

25

25

26

27

28

29

30

30

30

30

30

31

31

31

32

32

33

33

34

34

35

35

36

37

37

38

39

40

40

41

42

43

44

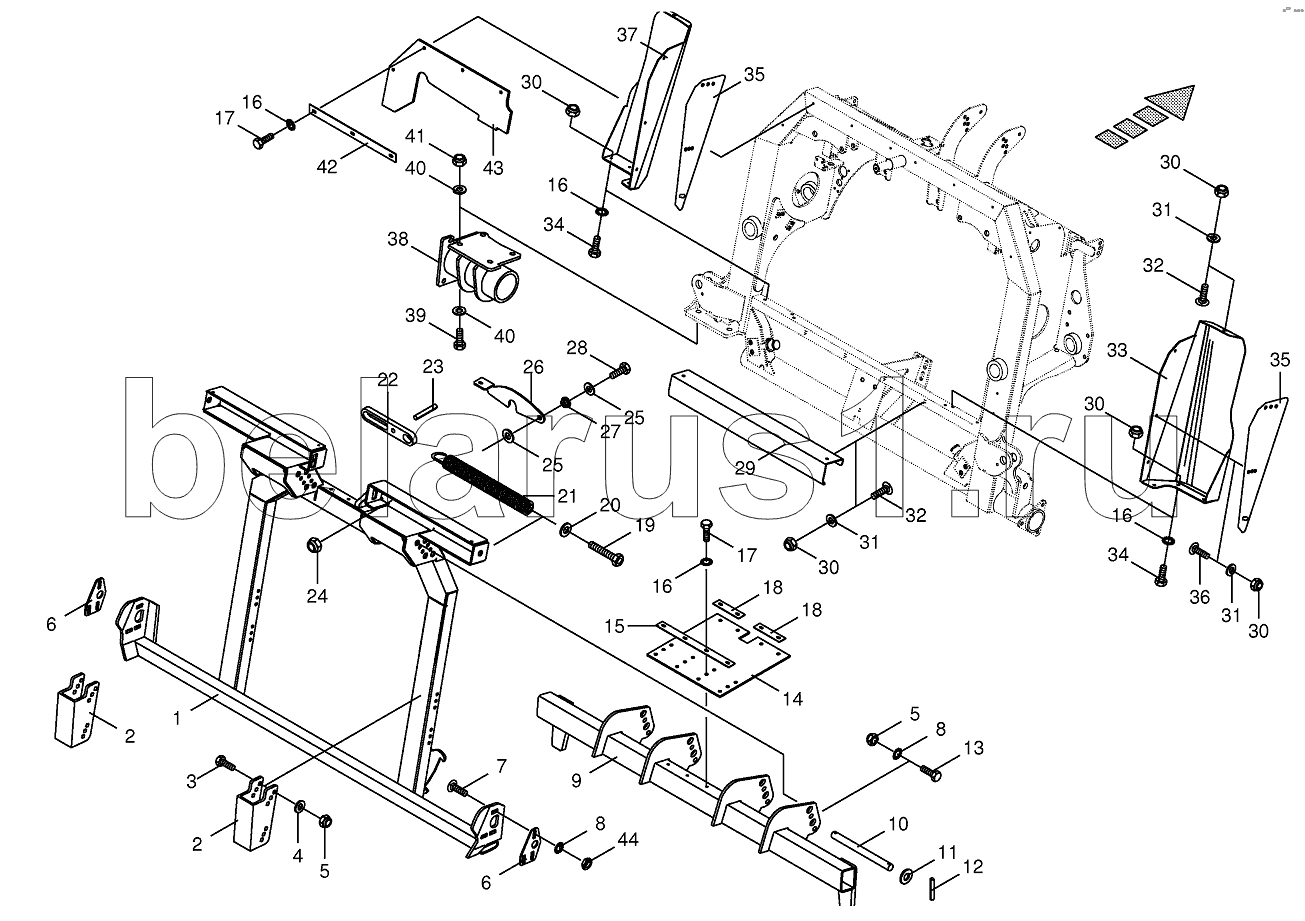

Позиция на иллюстрации	Заводской номер детали		Название детали
009127192	009127192		Roll pin
1	200919022		Pivoting frame
2	200919530		Limit stop
3	009003670		Hex head bolt
4	009105061		Washer
5	009087010		Locknut
6	003534280		Locking plate
7	009048823		Coach bolt
8	009099101		Detent edged washer
9	200919071		Support panel
10	200918700		Pin
11	009105122		Washer
12	009126442		Roll pin
13	009002260		Hex head bolt
14	200919590		Sealing rubber
15	200316090		Clamping strap
16	009099081		Detent edged washer
17	009006160		Hex head bolt
18	200316100		Clamping strap
19	200913600		Turnbuckle
20	009105122		Washer
21	001519481		Tension spring
22	200913650		Spring support
23	009128480		Roll pin
24	009087580		Locknut
25	009104140		Washer
26	200913661		Centering plate
27	003526130		Bushing
28	009006380		Hex head bolt
29	200919521		Sealing plate
30	009087060		Locknut
31	009104130		Washer
32	009047312		Coach bolt
33	200919560		Position adapter-JD 77XX / 78XX
33	200918840		Rh guide-JD 6XXX-75XX
34	009006140		Hex head bolt
35	200919540		Extension
36	009047301		Coach bolt
37	200918850		Lh guide-JD 6XXX-75XX
37	200919580		Lh guide-JD 77XX / 78XX
38	200919290		Gearbox panel
39	009006760		Hex head bolt
40	009103031		Washer
41	009087190		Locknut
42	200316080		Clamping strap
43	200918720		Sealing rubber
44	009085151		Hex nut-low form

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
