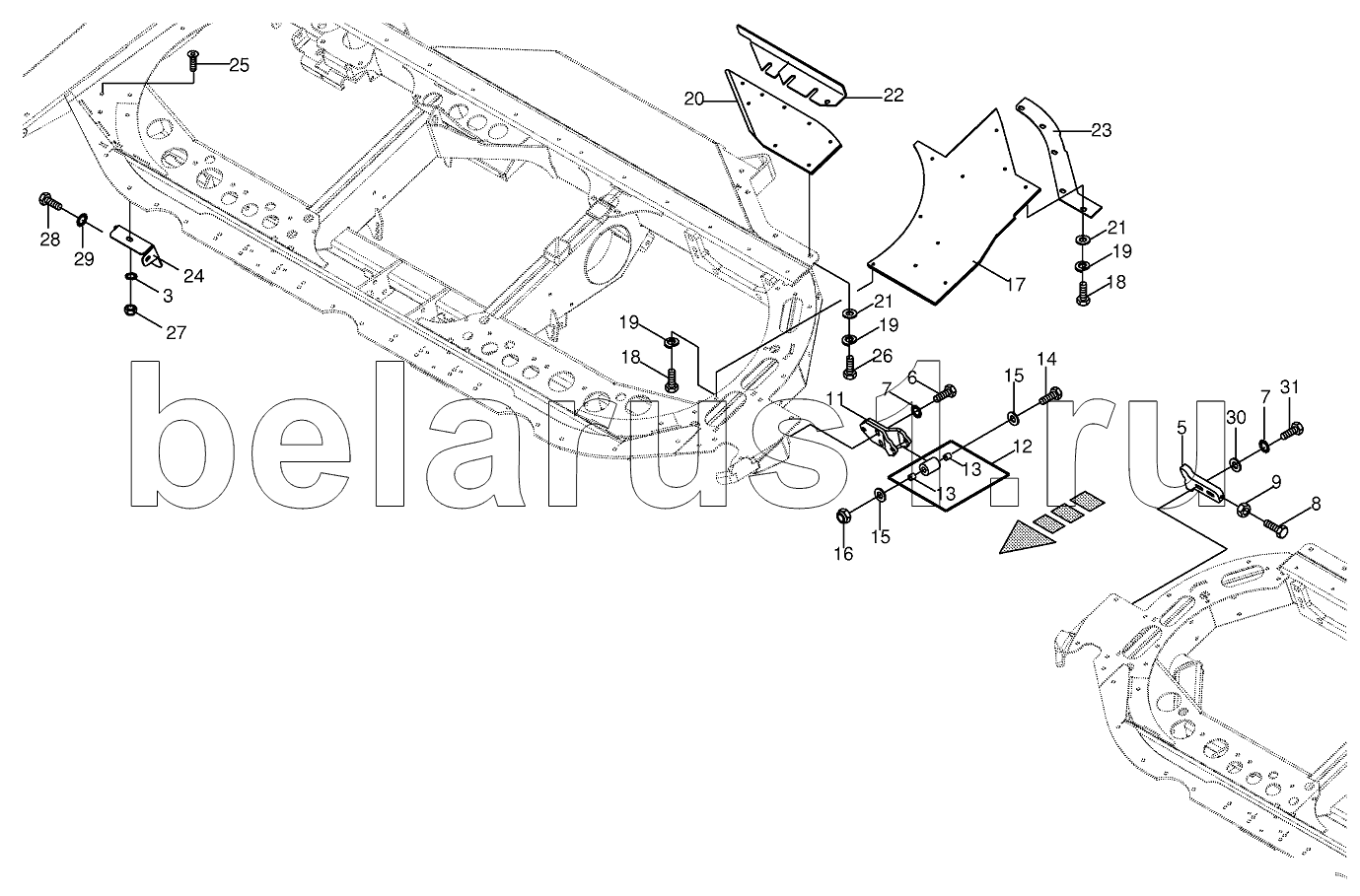

Каталог запасных частей к технике: KRONE EColl.6000,7500,6000FP. Frame centring device
3
5
6
7
7
8
9
11
12
13
13
14
15
15
16
17
18
18
19
19
19
20
21
21
22
22
23
24
24
25
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 009099091 | Detent edged washer | |
| 5 | 003529920 | Centring system | |
| 6 | 009006570 | Hex head bolt | |
| 7 | 009099101 | Detent edged washer | |
| 8 | 009002841 | Hex head bolt | |
| 9 | 009082120 | Hex nut | |
| 11 | 003529991 | Roller support | |
| 12 | 003529960 | Roller | |
| 13 | 009349600 | Bearing bush | |
| 14 | 009014590 | Hex head bolt | |
| 15 | 009105061 | Washer | |
| 16 | 009087010 | Locknut | |
| 17 | 003523983 | Base plate | |
| 18 | 009008150 | Hex head bolt | |
| 19 | 009101111 | Spring washer | |
| 20 | 003523813 | Cover plate | |
| 21 | 009104140 | Washer | |
| 22 | 003533160 | Elbow-right | |
| 22 | 003533170 | Elbow-left | |
| 23 | 003523842 | Seal rail | |
| 24 | 003527981 | Guard-right | |
| 24 | 003527971 | Guard-left | |
| 25 | 900003520 | Countersunkscrew | |
| 26 | 009008160 | Hex head bolt | |
| 26 | 009008150 | Hex head bolt | |
| 27 | 009087580 | Locknut | |
| 28 | 009006140 | Hex head bolt | |
| 29 | 009099081 | Detent edged washer | |
| 30 | 009106090 | Washer | |
| 31 | 009006580 | Hex head bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
