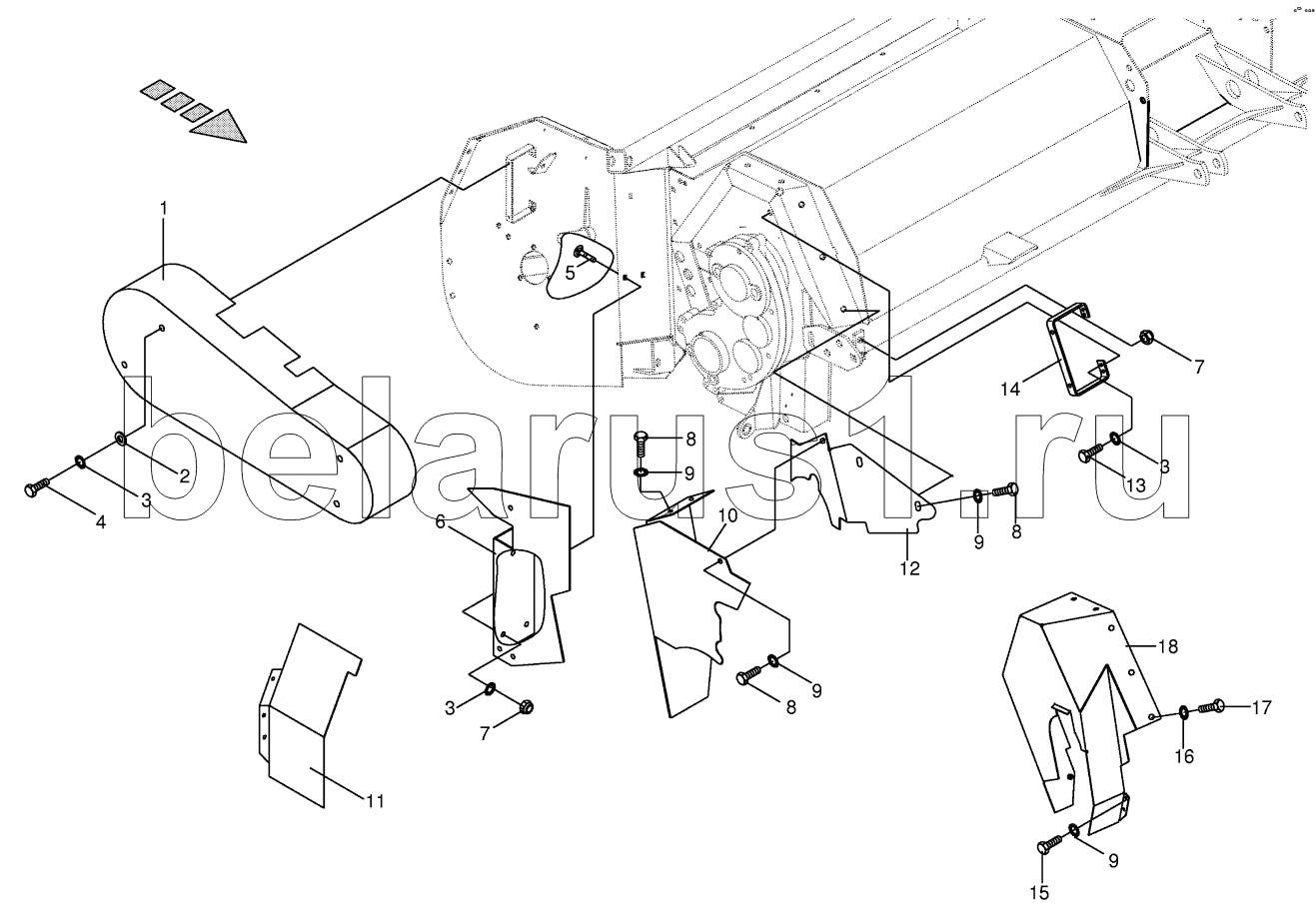

Каталог запасных частей к технике: KRONE BIG-M-II. Gear accessoires BSS
1
2
3
3
3
4
5
6
7
7
8
8
8
9
9
9
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 002585300 | Belt guard | |
| 2 | 009103530 | Washer | |
| 3 | 009099091 | Detent edged washer | |
| 4 | 009006320 | Hex head bolt | |
| 5 | 009047512 | Coach bolt | |
| 6 | 002585290 | Guard plate | |
| 7 | 009087580 | Locknut | |
| 8 | 009006120 | Hex head bolt | |
| 9 | 009099081 | Detent edged washer | |
| 10 | 002586410 | Guard plate-BSS | |
| 11 | 002585340 | Guard plate | |
| 12 | 002585280 | Guard plate | |
| 13 | 009006370 | Hex head bolt | |
| 14 | 002585360 | Drive shaft | |
| 15 | 009006100 | Hex head bolt | |
| 16 | 009103530 | Washer | |
| 17 | 009006530 | Hex head bolt | |
| 18 | 002584590 | Guard plate-right |
