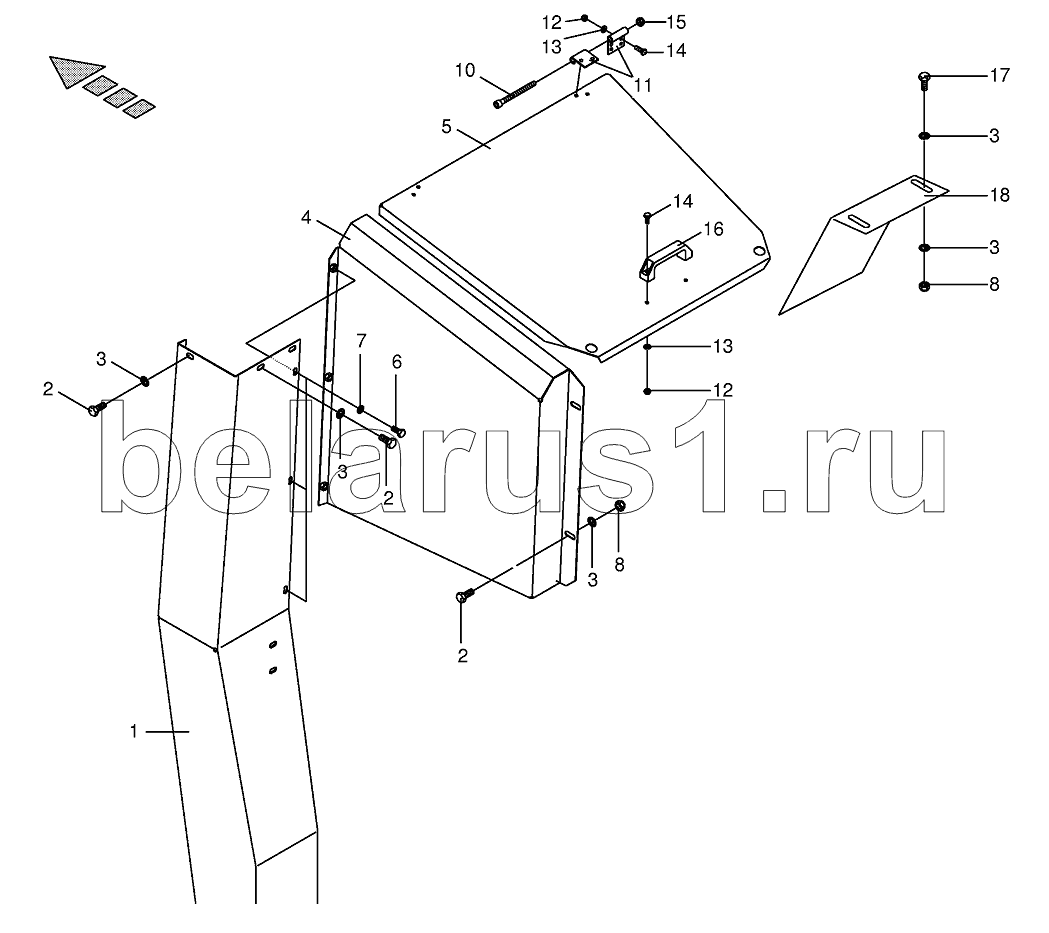

Каталог запасных частей к технике: KRONE BIG-M-I. Valve guard
1
1
2
2
2
3
3
3
3
3
4
4
5
6
7
8
8
10
11
12
12
13
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 002307610 | Angle plate-left | |
| 1 | 002307680 | Angle plate-right | |
| 2 | 009006340 | Hex head bolt | |
| 3 | 009099091 | Detent edged washer | |
| 4 | 002307690 | Lateral guard-left | |
| 4 | 002308800 | Lateral guard-right | |
| 5 | 002307620 | Valve cap | |
| 6 | 009002531 | Hex head bolt | |
| 7 | 009099081 | Detent edged washer | |
| 8 | 009082120 | Hex nut | |
| 10 | 009030890 | Allen screw | |
| 11 | 002743754 | Hinge | |
| 12 | 009087041 | Locknut | |
| 13 | 009104111 | Washer | |
| 14 | 009006140 | Hex head bolt | |
| 15 | 009087060 | Locknut | |
| 16 | 009249150 | Hand grip | |
| 17 | 009006320 | Hex head bolt | |
| 18 | 002307600 | Splash protection |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
