Каталог запасных частей к технике: Красная Звезда СУПН-8А. Рама
1
2
3
4
5
5
6
7
7
8
8
10
11
12
13
13
14
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31

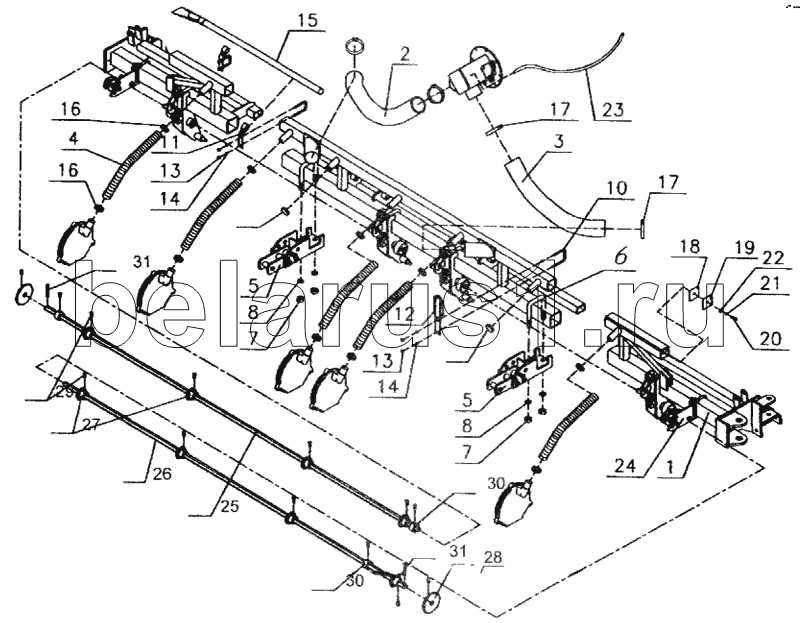

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 509.046.1700 | Рама | |
| 2 | 509.046.028 | Воздуховод диам. 75 L = 750 | |
| 3 | 509.046.028-01 | Воздуховод диам. 75 L = 600 | |
| 4 | 509.046.029 | Воздуховод диам. 34 L= 950 | |
| 5 | 509.046.2470 | Кронштейн | |
| 6 | 509.046.6073-08 | Скоба | |
| 7 | Гайка М20-6Н.6.019 ГОСТ 5915-70 | Гайка М20-6Н.6.019 ГОСТ 5915-70 | |
| 8 | Шайба 20 65Г 019 ГОСТ 6402-70 | Шайба 20 65Г 019 ГОСТ 6402-70 | |
| 9 | Скоба 2М8х50х80/20-56.Ц9хр ОСТ 23 2.10-81 | Скоба 2М8х50х80/20-56.Ц9хр ОСТ 23 2.10-81 | |
| 10 | Скоба 2М8х70х80/20-56 Ц9хр ОСТ 23.2.10-81 | Скоба 2М8х70х80/20-56 Ц9хр ОСТ 23.2.10-81 | |
| 11 | 509.046.2980 | Кронштейн | |
| 12 | 509.046.3000 | Кронштейн | |
| 13 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 14 | Шайба 8 65Г 019 ГОСТ 6402-70 | Шайба 8 65Г 019 ГОСТ 6402-70 | |
| 15 | ССЕ 9 | Чистик | |
| 16 | СУПА 00.580 | Хомут | |
| 17 | Н 055.030-08 | Хомут | |
| 18 | 509.046.4167 | Заглушка | |
| 19 | 509.046.027 | Уплотнение | |
| 20 | Болт М10-6gх30.66.019 ГОСТ 7796-70 | Болт М10-6gх30.66.019 ГОСТ 7796-70 | |
| 21 | Шайба 10 65Г 019 ГОСТ 6402-70 | Шайба 10 65Г 019 ГОСТ 6402-70 | |
| 22 | Шайба С10.01 10.019 ГОСТ 11371-78 | Шайба С10.01 10.019 ГОСТ 11371-78 | |
| 23 | Трубка 1-3С 6,3х2,0 ГОСТ 5496-78 L=1000 ММ | Трубка 1-3С 6,3х2,0 ГОСТ 5496-78 L=1000 ММ | |
| 24 | 509.046.1660 | Натяжник | |
| 25 | 509.046.6013 | Вал | |
| 26 | 509.046.6013-01 | Вал | |
| 27 | СУПК 00.610-01 | Звездочка Z=19 | |
| 28 | СУПК 00.610-04 | Звездочка Z=23 | |
| 29 | С17.601-01 | Винт | |
| 30 | 509.046.889 | Кольцо | |
| 31 | Шплинт 5х28.019 ГОСТ 397-79 | Шплинт 5х28.019 ГОСТ 397-79 |
