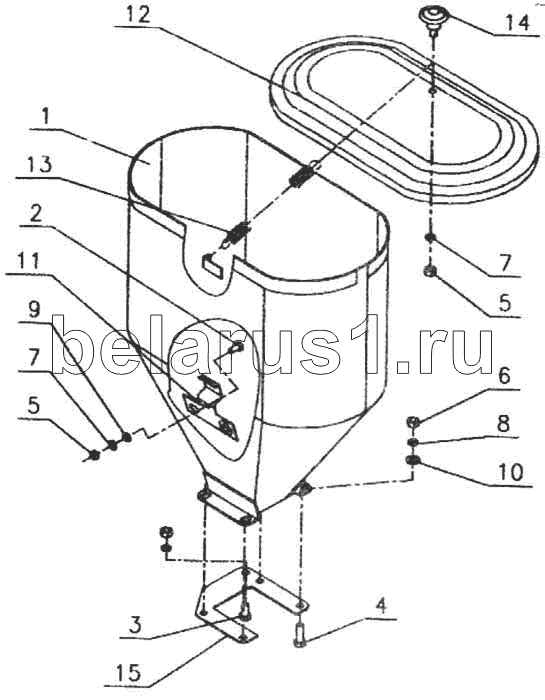

Каталог запасных частей к технике: Красная Звезда СУПН-8А. Бункер 509.046.1170
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 509.0462020 | Бункер | |
| 2 | Болт М6-6gх14.58.019 ГОСТ 7796-70 | Болт М6-6gх14.58.019 ГОСТ 7796-70 | |
| 3 | Болт М8-6gх20.58.019 ГОСТ 7796-70 | Болт М8-6gх20.58.019 ГОСТ 7796-70 | |
| 4 | Болт М8-6gх25 58.019 ГОСТ 7796-70 | Болт М8-6gх25 58.019 ГОСТ 7796-70 | |
| 5 | Гайка М6-6Н 6 019 ГОСТ 5915-70 | Гайка М6-6Н 6 019 ГОСТ 5915-70 | |
| 6 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 7 | Шайба 6 65Г019 ГОСТ 6402-70 | Шайба 6 65Г019 ГОСТ 6402-70 | |
| 8 | Шайба 8 65Г 019 ГОСТ 6402-70 | Шайба 8 65Г 019 ГОСТ 6402-70 | |
| 9 | Шайба С6.01.10.019 ГОСТ 11371-78 | Шайба С6.01.10.019 ГОСТ 11371-78 | |
| 10 | Шайба С8.01.10.019 ГОСТ 6458-78 | Шайба С8.01.10.019 ГОСТ 6458-78 | |
| 11 | Н-126.11.409 | Планка | |
| 12 | 509.046.487 | Крышка | |
| 13 | 509.046.659 | Пружина | |
| 14 | Н-126.17.030 | Ручка (47916331850) | |
| 15 | СУПК 00.4006 | Прокладка |
