Каталог запасных частей к технике: Красная Звезда СУПН-8. Колесо прикатывающее Н041.09.000
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18

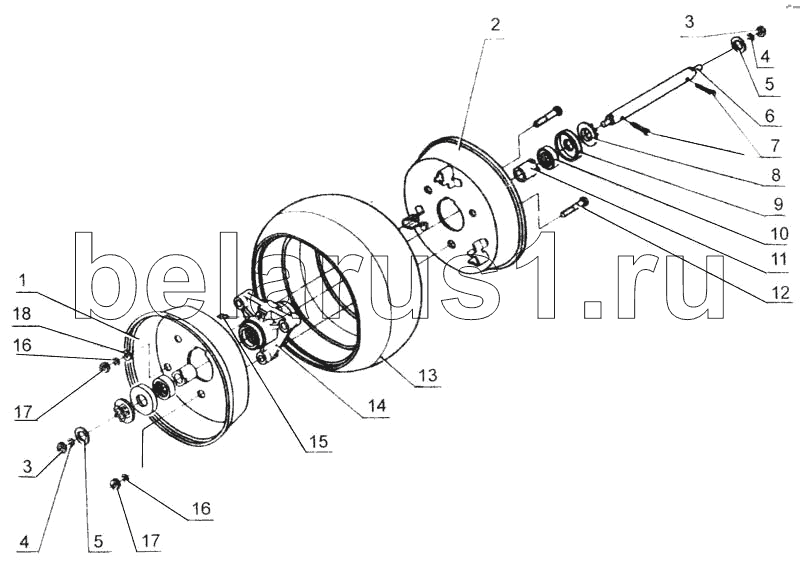

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н-041.09.402 | Диск | |
| 2 | Н-014.09.010-01 | Диск | |
| 3 | Гайка М10-6Н.6.019 ГОСТ 5915 | Гайка М10-6Н.6.019 ГОСТ 5915 | |
| 4 | Шайба 10.65Г 019 ГОСТ 6402 | Шайба 10.65Г 019 ГОСТ 6402 | |
| 5 | Шайба С.10.01.019 ГОСТ 11371 | Шайба С.10.01.019 ГОСТ 11371 | |
| 6 | Н-041.09.601 | Ось | |
| 7 | Шплинт 4х32.019 ГОСТ397 | Шплинт 4х32.019 ГОСТ397 | |
| 8 | Н-041.09.201 | Шайба | |
| 9 | Н-041.09.405 | Колпачок | |
| 10 | Манжета 1.2-18х35-1 ГОСТ 8752 | Манжета 1.2-18х35-1 ГОСТ 8752 | |
| 11 | Н-126.04.004 | Втулка | |
| 12 | Болт М8-6gх50.58.019 ГОСТ 7796 | Болт М8-6gх50.58.019 ГОСТ 7796 | |
| 13 | Шина атмосферного давления 300х150 ТУ 38-10451 | Шина атмосферного давления 300х150 ТУ 38-10451 | |
| 14 | 509.046.206 | Ступица | |
| 15 | Масленка 1,2.Ц6хр ГОСТ 1985-3 | Масленка 1,2.Ц6хр ГОСТ 1985-3 | |
| 16 | Шайба 8.65Г.019 ГОСТ 6402 | Шайба 8.65Г.019 ГОСТ 6402 | |
| 16 | Шайба 10.65Г 019 ГОСТ 6402 | Шайба 10.65Г 019 ГОСТ 6402 | |
| 17 | Гайка М10-6Н.6.019 ГОСТ 5915 | Гайка М10-6Н.6.019 ГОСТ 5915 | |
| 17 | Гайка М8-6Н.6.019 ГОСТ 5915 | Гайка М8-6Н.6.019 ГОСТ 5915 | |
| 18 | Шайба С.10.01.019 ГОСТ 11371 | Шайба С.10.01.019 ГОСТ 11371 | |
| 18 | Шайба С.8х1,4.01.019 ГОСТ 11371 | Шайба С.8х1,4.01.019 ГОСТ 11371 |
