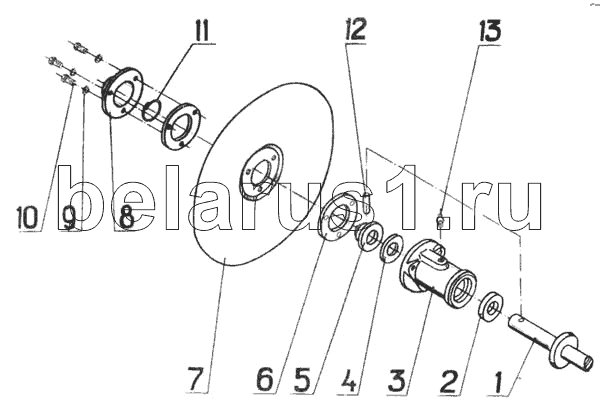

Каталог запасных частей к технике: Красная Звезда СУПН-8. Диск маркера
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СДВ.00.510 | Ось | |
| 2 | Манжета 2,2-22х40-1 ГОСТ 8752/ОСТ 38.05146 | Манжета 2,2-22х40-1 ГОСТ 8752/ОСТ 38.05146 | |
| 3 | Н-109.03.020 | Ступица | |
| 4 | Н 109.03.402 | Шайба | |
| 5 | Н-109.03.602 | Втулка | |
| 6 | Н-109.03.001 | Прокладка | |
| 7 | СУПА.00.4018 | Диск | |
| 8 | Н-109.03.403 | Колпачок | |
| 9 | Шайба 8.65Г.019 ГОСТ 6402 | Шайба 8.65Г.019 ГОСТ 6402 | |
| 10 | Болт М8-6gх20.58.019 ГОСТ 7796 | Болт М8-6gх20.58.019 ГОСТ 7796 | |
| 11 | Н-109.03.603 | Кольцо | |
| 12 | Штифт 6h11х30 ГОСТ 3128 | Штифт 6h11х30 ГОСТ 3128 | |
| 13 | Масленка 1.2.УХЛ1 ГОСТ 19853 | Масленка 1.2.УХЛ1 ГОСТ 19853 |
