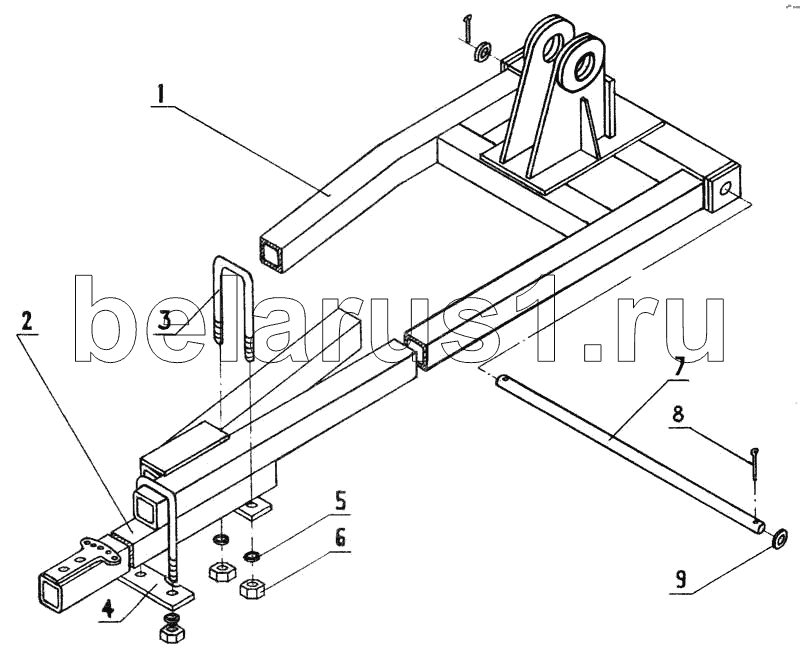

Каталог запасных частей к технике: Красная Звезда СУПН-12А. Штанга ЗТЗУ 00.380
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЗТЗУ 00.380 | Штанга | |
| 2 | СУПА 00.2070-01 | Удлинитель | |
| 3 | Скоба 2М16х61х125/55.56.Ц9хр. ОСТ 23.2.10-81 | Скоба 2М16х61х125/55.56.Ц9хр. ОСТ 23.2.10-81 | |
| 4 | С 84.701-08 | Планка | |
| 5 | Шайба 16 65Г 019 ГОСТ 6402-70 | Шайба 16 65Г 019 ГОСТ 6402-70 | |
| 6 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 7 | ЗТЗУ 00.616 | Ось | |
| 8 | Шплинт 6,3х36.019 ГОСТ 397-79 | Шплинт 6,3х36.019 ГОСТ 397-79 | |
| 9 | Шайба 20.01.10.019 ГОСТ 11371-78 | Шайба 20.01.10.019 ГОСТ 11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
