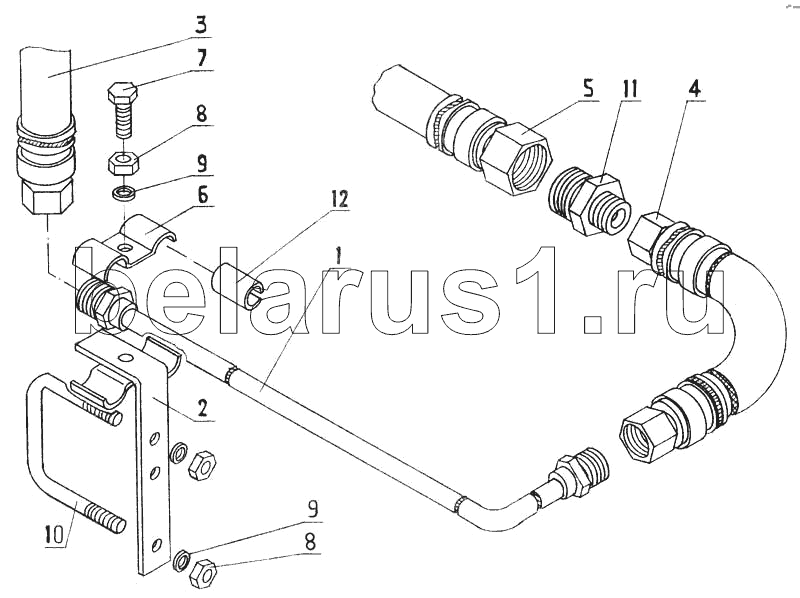

Каталог запасных частей к технике: Красная Звезда СУПН-12А. Гидротрасса
1
2
3
4
5
6
7
8
8
9
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЗТЗУ 00.410 | Маслопровод | |
| 2 | ЗТЗУ 00.420 | Кронштейн | |
| 3 | Н.036.83.070 | Рукав высокого давления II-12, армированный | |
| 4 | Н.036.83.090 | Рукав высокого давления II-12, армированный | |
| 5 | Н-036.85.120 | Рукав высокого давления II-16, армированный | |
| 6 | КУН 01.425 | Прижим | |
| 7 | Болт М8-6gх25.58.019 ГОСТ 7796-76 | Болт М8-6gх25.58.019 ГОСТ 7796-76 | |
| 8 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 9 | Шайба 8 65Г 019 ГОСТ 6402-70 | Шайба 8 65Г 019 ГОСТ 6402-70 | |
| 10 | Скоба 2М8х73х60/25.56.Ц9хр. ОСТ 23.2.10-81 | Скоба 2М8х73х60/25.56.Ц9хр. ОСТ 23.2.10-81 | |
| 11 | ЗТЗУ 00.625 | Дроссель | |
| 12 | КУН 01.003 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
