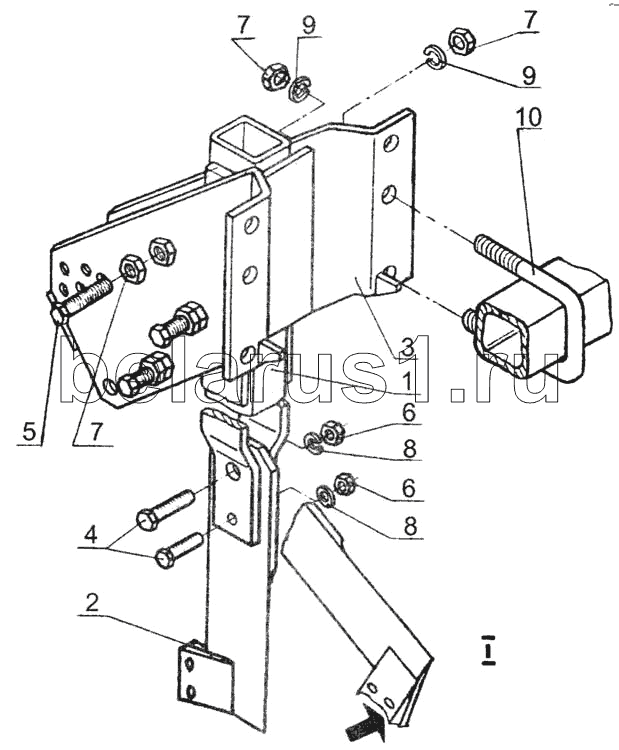

Каталог запасных частей к технике: Красная Звезда ССТ-12В. Щелеватель ССШ 06.180-01
1
2
3
4
5
6
6
7
7
7
8
8
9
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ССЩ 06.080 | Стойка | |
| 2 | ССЩ 06.160 | Бороздорез | |
| 3 | ССЩ 06.170 | Кронштейн | |
| 4 | Болт М12-6дх55.019 ГОСТ 7796-70 | Болт М12-6дх55.019 ГОСТ 7796-70 | |
| 5 | Винт В.М16-6gх55.33.Н019 ГОСТ 1483-84 | Винт В.М16-6gх55.33.Н019 ГОСТ 1483-84 | |
| 6 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 7 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 8 | Шайба 12 65Г 019 ГОСТ 6402-70 | Шайба 12 65Г 019 ГОСТ 6402-70 | |
| 9 | Шайба 16 65Г 019 ГОСТ 6402-70 | Шайба 16 65Г 019 ГОСТ 6402-70 | |
| 10 | Скоба 2М1 6х98х110/30.56.Ц9хр ОСТ 23.2.10-81 | Скоба 2М1 6х98х110/30.56.Ц9хр ОСТ 23.2.10-81 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
