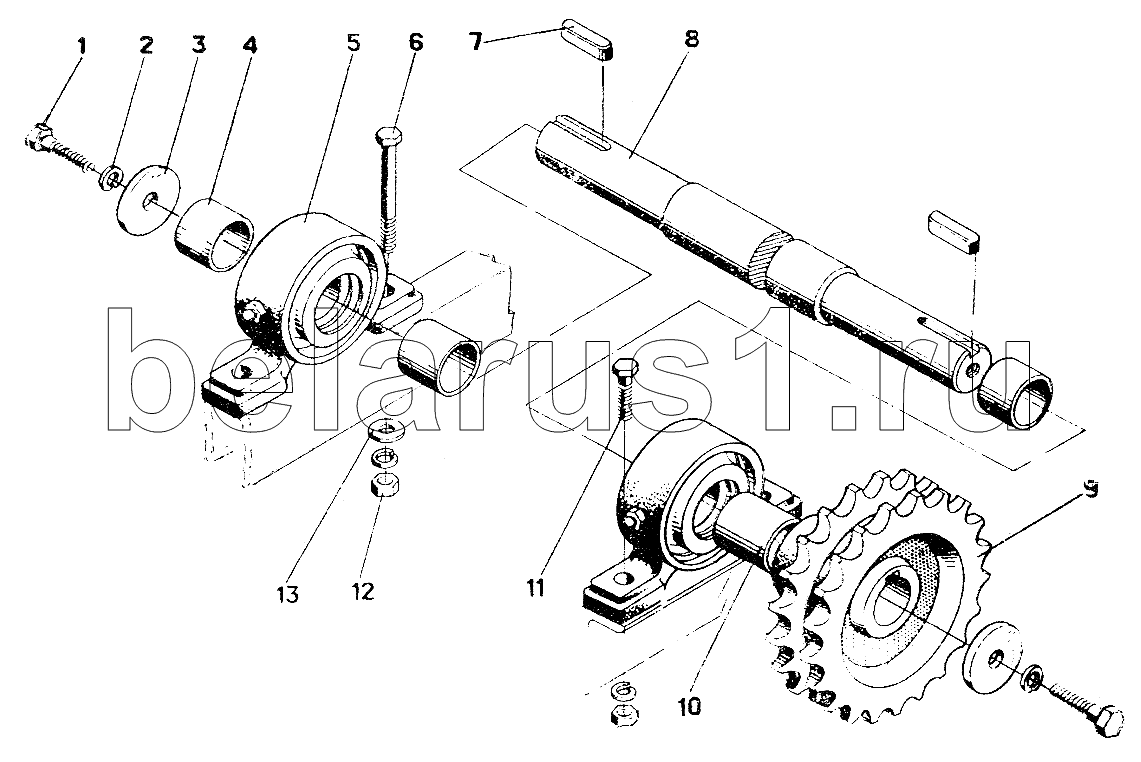

Каталог запасных частей к технике: Красная Звезда СПС-4,2А. Вал продольный СПС08620
СПС08620
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС08620 | СПС08620 | Вал продольный | |
| 1 | [Болт М12-6gх30.58.019 ГОСТ7796-70] | Болт М12-6gх30.58.019 ГОСТ7796-70 | |
| 2 | [Шайба 12.65Г.05 ГОСТ6402-70] | Шайба 12.65Г.05 ГОСТ6402-70 | |
| 3 | КТ4245 | Шайба специальная | |
| 4 | РКС6.05802 | Втулка | |
| 5 | РКС6.5200-01 | Подшипниковый узел | |
| 6 | [Болт М12-6gх90.58.019 ГОСТ7795-70] | Болт М12-6gх90.58.019 ГОСТ7795-70 | |
| 7 | [Шпонка 10х8х45 ГОСТ23360-78] | Шпонка 10х8х45 ГОСТ23360-78 | |
| 8 | СПС08662 | Вал | |
| 9 | СПС08635 | Блок звездочек | |
| 10 | РКС6.05802-02 | Втулка | |
| 11 | [Болт М12-6gх40.58.019 ГОСТ7796-70] | Болт М12-6gх40.58.019 ГОСТ7796-70 | |
| 12 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 13 | [Шайба С.12х2.02.09 ГОСТ11371-79] | Шайба С.12х2.02.09 ГОСТ11371-79 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
