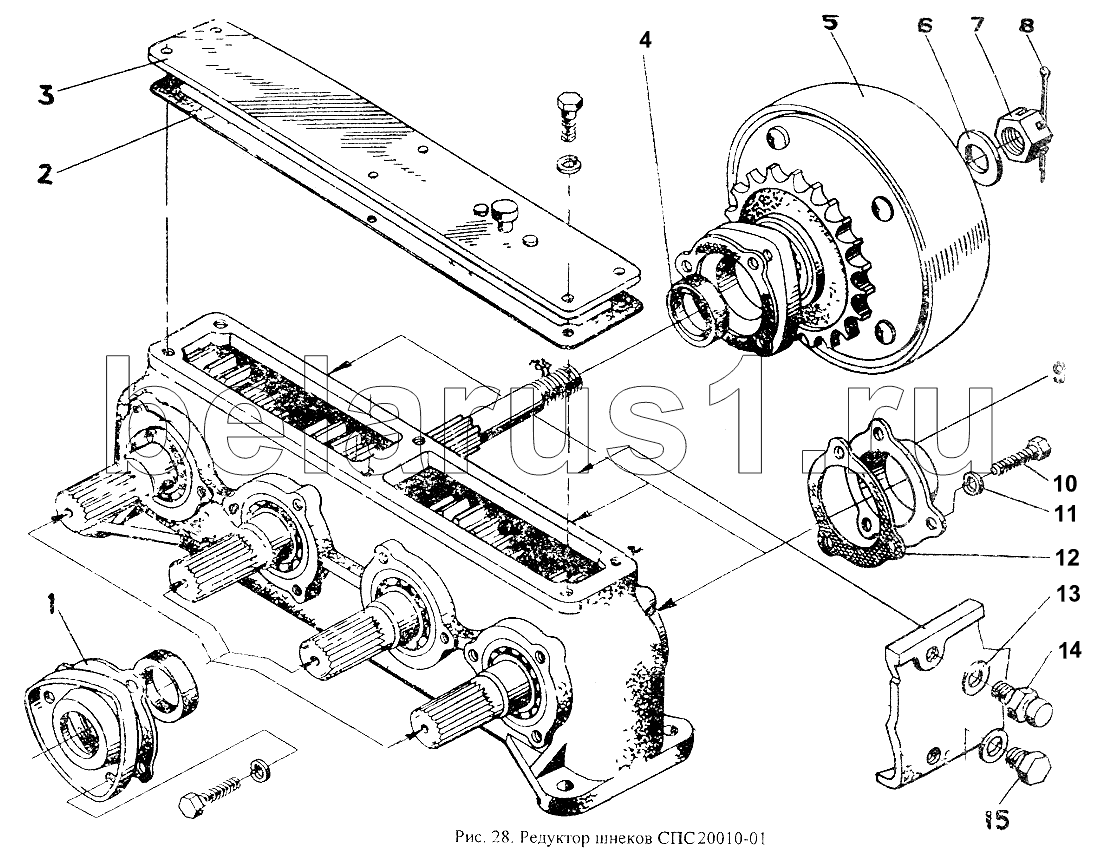

Каталог запасных частей к технике: Красная Звезда СПС-4,2А. Редуктор шнеков СПС2001001
СПС20010-01
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС20010-01 | СПС20010-01 | Редуктор шнеков | |
| 1 | [Крышка 60-42-90 ННД5] | Крышка 60-42-90 ННД5 | |
| 2 | КТЖ74001-01 | Прокладка | |
| 3 | СПТ18030 | Крышка | |
| 4 | 1.2-40х60-1 | Манжета ГОСТ8752-79 ОСТ38.05146-78 | |
| 5 | СПС08650-01 | Предохранительная муфта с сигнализатором | |
| 6 | [Шайба С24.02.093 ГОСТ11071-78] | Шайба С24.02.093 ГОСТ11071-78 | |
| 7 | [Гайка М24-6Н.6.093 ГОСТ5919-70] | Гайка М24-6Н.6.093 ГОСТ5919-70 | |
| 8 | [Шплинт 5х45.096 ГОСТ397-79] | Шплинт 5х45.096 ГОСТ397-79 | |
| 9 | [Крышка глухая 90 ЗН-2] | Крышка глухая 90 ЗН-2 | |
| 10 | [Болт М8-6gх20.58.019 ГОСТ7796-70] | Болт М8-6gх20.58.019 ГОСТ7796-70 | |
| 11 | [Шайба 8.65Г.093 ГОСТ6402-70] | Шайба 8.65Г.093 ГОСТ6402-70 | |
| 12 | КТ00321 | Прокладка | |
| 13 | Н13.090-69 | Прокладка | |
| 13 | РФ.00.00.002 | Прокладка | |
| 14 | Н13.090-69 | Прокладка | |
| 14 | РФ.00.01.000 | Сапун в сборе | |
| 15 | Н13.090-69 | Прокладка | |
| 15 | РФ.00.00.601 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
