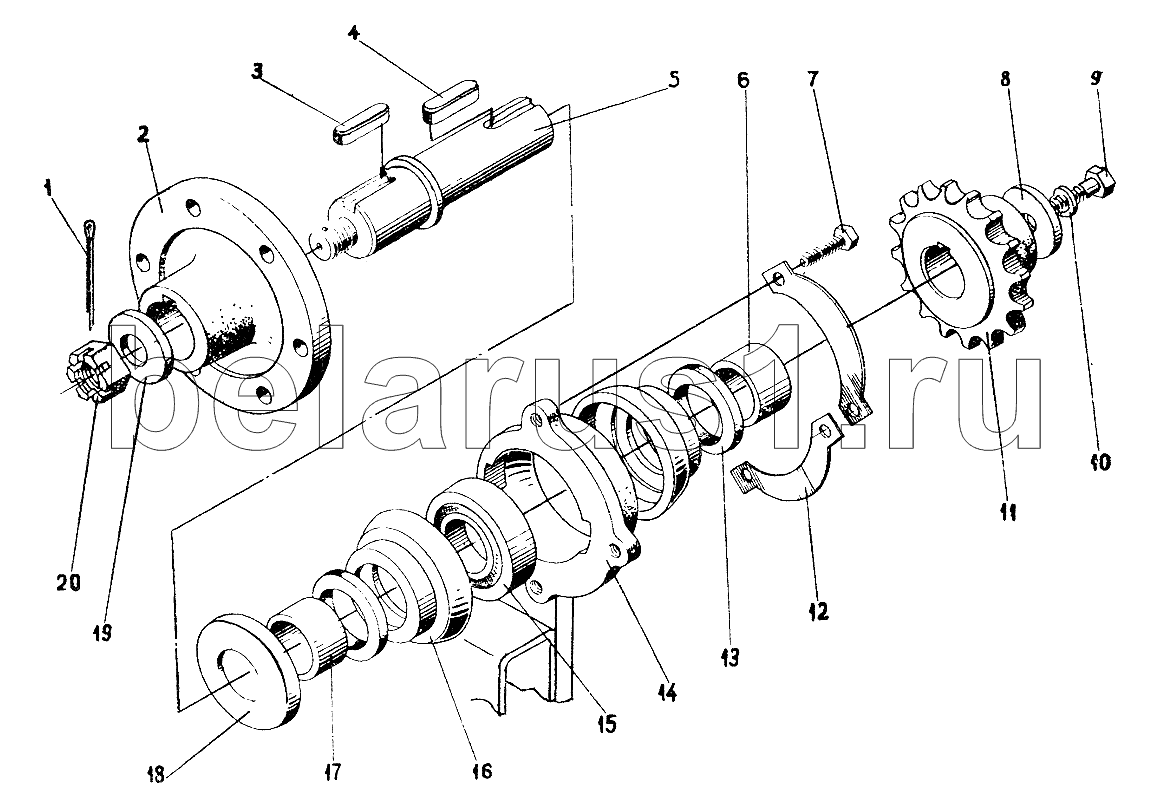

Каталог запасных частей к технике: Красная Звезда СПС-4,2А. Привод СПС30050-01
СПС30050-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС30050-01 | СПС30050-01 | Привод | |
| 1 | [Шплинт 5х45.019 ГОСТ397-79] | Шплинт 5х45.019 ГОСТ397-79 | |
| 2 | СПС30301-01 | Фланец | |
| 3 | [Шпонка 14х19х45 ГОСТ23360-78] | Шпонка 14х19х45 ГОСТ23360-78 | |
| 4 | [Шпонка 12х8х40 ГОСТ23360-78] | Шпонка 12х8х40 ГОСТ23360-78 | |
| 5 | СПС30606-01 | Вал | |
| 6 | [Втулка II-50х40А4х20 СТП304.9.30-86] | Втулка II-50х40А4х20 СТП304.9.30-86 | |
| 7 | [Болт М12-6gх25.58.019 ГОСТ7796-70] | Болт М12-6gх25.58.019 ГОСТ7796-70 | |
| 8 | КТ4245 | Шайба специальная | |
| 9 | [Болт М12-6gх30.58.019 ГОСТ7796-70] | Болт М12-6gх30.58.019 ГОСТ7796-70 | |
| 10 | [Шайба 12.65Г.05 ГОСТ6402-70] | Шайба 12.65Г.05 ГОСТ6402-70 | |
| 11 | Н.022.4Н | Звездочка (z=15, t=25,4) | |
| 12 | СПС08411 | Шайба концевая | |
| 13 | СП66-49-6 | Кольцо ГОСТ6308-61 | |
| 14 | Ж6.11698-01 | Корпус | |
| 15 | 1180508КС17 | Подшипник ГОСТ8882-75 | |
| 16 | РКС6.11642 | Вкладыш | |
| 17 | [Втулка II-50х40Х4х15 СТП304.9.30-86] | Втулка II-50х40Х4х15 СТП304.9.30-86 | |
| 18 | РКС6.11433 | Отражатель | |
| 19 | БМД14407 | Шайба специальная | |
| 20 | [Гайка М24-6Н.6.019 ГОСТ5919-70] | Гайка М24-6Н.6.019 ГОСТ5919-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
