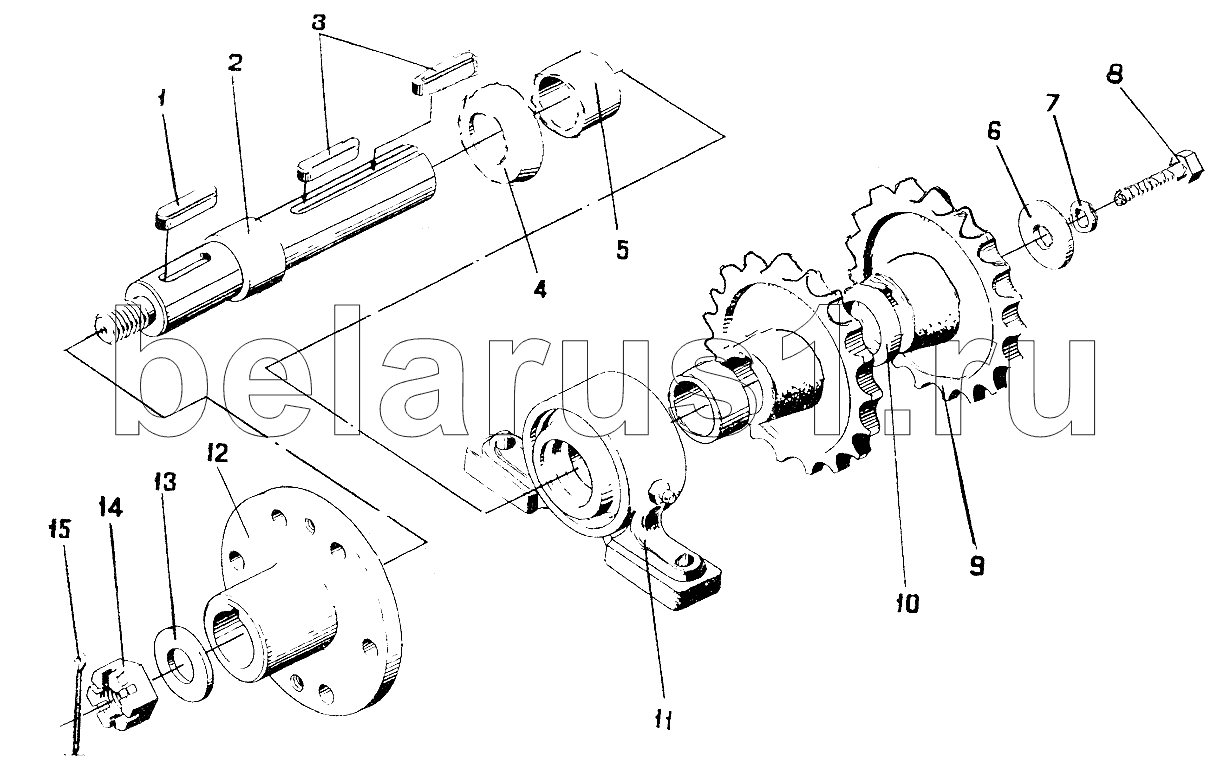

Каталог запасных частей к технике: Красная Звезда СПС-4,2А. Привод СПС19260-01
СПС19260-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС19260-01 | СПС19260-01 | Привод | |
| 1 | [Шпонка Г2Х8Х40 ГОСТ23360-71] | Шпонка Г2Х8Х40 ГОСТ23360-71 | |
| 2 | [Вал] | Вал | |
| 3 | [Шпонка 10х8х40 ГОСТ23360-78] | Шпонка 10х8х40 ГОСТ23360-78 | |
| 4 | РКС6.05408-01 | Отражатель | |
| 5 | РКС6.05802 | Втулка | |
| 6 | КТ4245 | Шайба специальная | |
| 7 | [Шайба 12.65Г.05 ГОСТ6402-70] | Шайба 12.65Г.05 ГОСТ6402-70 | |
| 8 | [Болт М12-6gх30.58.019 ГОСТ7796-70] | Болт М12-6gх30.58.019 ГОСТ7796-70 | |
| 9 | РКС6.12604-01 | Звездочка (Z=18) | |
| 10 | [Втулка П42х35Н12(+025) СТП304.9.40-86] | Втулка П42х35Н12(+025) СТП304.9.40-86 | |
| 11 | РКС6.65200-01 | Подшипниковый узел | |
| 12 | СПС16627 | Ступица | |
| 13 | КТ4147А | Шайба специальная | |
| 14 | [Гайка М20-6Н.6.019 ГОСТ6919-73] | Гайка М20-6Н.6.019 ГОСТ6919-73 | |
| 15 | [Шплинт 4х36.019 ГОСТ6402-70] | Шплинт 4х36.019 ГОСТ6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
